不銹鋼氣動閘閥Z641W-16P Z641W-25P 江蘇唐龍氣動閘閥生產廠家 價格
Z641W不銹鋼氣動閘閥【產品型號】Z641W-16P、Z641W-16R、Z641W-16RL、Z641W-25P、Z641W-25R、Z641W-25RL

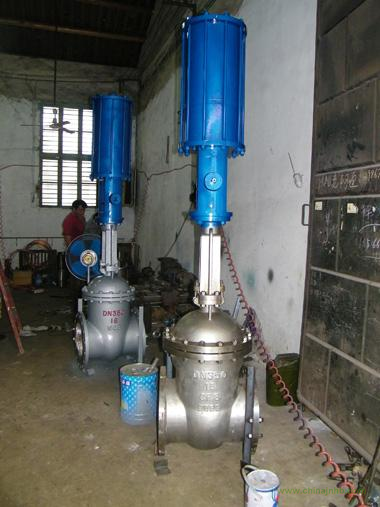

不銹鋼氣動閘閥Z641W-16P Z641W-25P 介紹：
本產品是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥板在閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減輕了關閉閥門時。由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。
為了配合用戶實現操作自動化，我廠除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造。將我廠生產的氣缸體安裝在手動閘閥的閥體
不銹鋼氣動閘閥Z641W-16P Z641W-25P 工作原理及特點
本系列產品以O.4～O.6MPa（表壓）凈化壓縮空氣作為工作動力，推動活塞，帶動閘板作垂直于流體的位移，實現開啟開關閉閥門的目的。
雙層氣缸和緩沖機構的工作原理，按閘閥工作的四個階段分述如下：（附插原理圖①、②、③、④）
1、閘閥開啟前階段：上層氣缸的活塞（以下簡稱上活塞）和下層氣缸的活塞（以下簡稱下活塞）同時受力，閥桿在上、下活塞的推動下，以單活塞近二倍的提升力，克服閘板密封面和閥體密封面之間的最大靜摩擦力，帶動閘板上升。壓縮空氣由上氣缸的下氣室，經由設置在隔板的特定通道，通過連通管，到達下氣缸的下氣室，推動上下活塞同時工作。下氣缸上氣室中的氣體，經過設置在隔板內的另一特定通道。暢通無阻地排出氣缸體外。
不銹鋼氣動閘閥Z641W-16P Z641W-25P 性能參數
|
適用介質
|
適用溫度（℃）
|
材料
|
|
閥體、閥蓋
|
閥座、閘板及密封圈
|
閥桿
|
填料
|
氣缸
|
|
水、蒸汽、油品等
|
≤350
|
碳素鋼
|
堆焊鐵基合金
|
鉻不銹鋼
|
柔性石墨
|
無縫鋼管
|
不銹鋼氣動閘閥Z641W-16P Z641W-25P 產品特點
1、氣動閘閥配有氣動執行機構和手動機構
2、閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍
3、解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病
4、具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象
江蘇唐龍閥門有限責任公司始終以質量為本，一切為滿足用戶的經營理念，不斷應用新技術，新工藝、新材料，竭誠為用戶提供優質的閥門產品和更加完善的售后服務。凡而閥門源于臺灣，科學的管理，成熟的設計，精湛的工藝，精良的設備，精心的加工，精確的檢測，以求更加完美。銷售以來深受廣大用戶的良好評價。您的需要，我們的目標！
因產品的特殊性，固網絡發布的價格為臨時性添加，具體產品價格請致電我公司
