描述

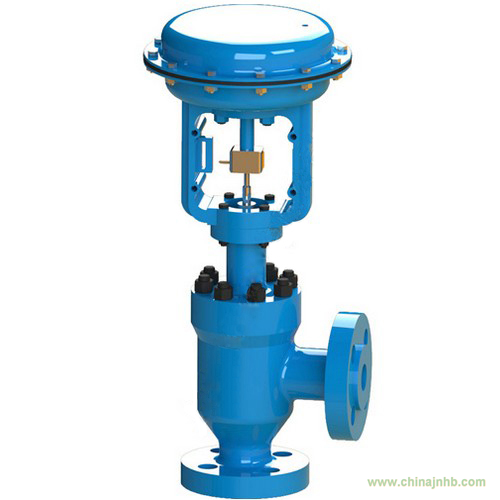

美國進口（FRANK）品牌氣動角式調節閥是一種頂導向結構的調節閥。閥體流路流暢，壓降損失小，流量大。閥芯導向面積大，抗振性好，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大，廣泛適用于控制含有顆粒的流體和泥漿，粘性或蒸汽。
性能
泄 漏 量： 符合標準ANSI B16.104 IV級，
小于額定Cv的0.01％;
回 差： 3%(不帶定位裝置)； 1%(帶定位裝置);
線 性：
±5%(不帶定位裝置)； ±2%(帶定位裝置);
閥內組件-
閥芯型式：上導向單座柱塞型閥芯;
流量特性：高精度流量特性，高容量流量特性，快開特性;
工作范圍：軟閥座的工作溫度-80~+200℃，壓差范圍0~3.0MPa，波紋管密封的工作溫度-50~+350℃，壓差范圍0~2.0MPa，司太萊堆焊的工作溫度-196~+300℃，壓差范圍0~1.5MPa,整體式和分體式套筒應根據公稱通徑、材料、工作溫度而定;
材 料：1Cr18Ni9Ti 0Cr17Ni12Mo2 堆焊司太萊合金;
附 件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等;
參數
閥體形式：直通鑄造球形角閥;
公稱通徑：1 1/2”-8’’;
公稱壓力：ANSI 125-600LB，PN16-PN64;
連接方式：法蘭式、焊接式;
材 料: 鑄鋼、不銹鋼等;
上 閥 蓋：常 溫 型（P)：-17～230℃，伸長型：-45～-196℃，230～540℃。
壓蓋型式：螺栓壓緊式;
填 料：V型聚四氟乙稀填料，含浸PTFE填料，柔性石墨編織填料
