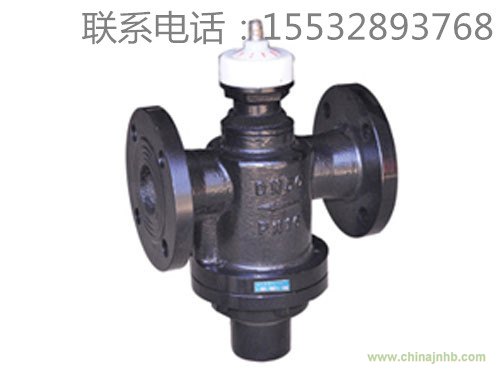

自力式流量控制閥是一個依靠自身介質的壓差為動力，自動控制流量的元器件，具有能夠衡定流量的功能，可用來徹底解決水力失調問題。

自力式流量控制閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定。

自力式流量控制閥技術參數：

公稱壓力1.6mpa（2.5MPa需預定）；

介質溫度0-150℃

工作壓差范圍0.02-0.4mpa；

結構長度符合GB/T12221中截止閥尺寸；

流量相對誤差≤± 5％。

自力式流量控制閥相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用自力式流量控制閥，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量控制閥在供熱空調工程中有著廣闊的應用前景。

自力式流量控制閥的結構和工作原理：

自力式流量控制閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成。手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。

對于手動調節閥組來說，流量G=P2-P3式中Kv為手動調節閥閥口的流量系數，P2-P3為手動調節閥閥口兩側的壓差。Kv的大小取決于開度，開度固定，Kv即為常數，那么只要P2-P3不變，則流量G不變。而P2-P3的恒定是由自動平衡閥組控制的。比如進出口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的恒定；反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，維持P2-P3的恒定。

手動調節閥組的每一個開度對應一個流量，開度和流量的關系由試驗臺試驗標定，并配有開度的顯示和鎖定裝置。

自力式流量控制閥的性能與特點：

1、自力式流量控制閥可按設計或?qū)嶋H要求設定流量，能自動消除系統的壓差波動，保持流量不變；

2、克服系統冷熱不均現象，提高供熱（供冷）質量；

3、徹底解決近端壓差大，遠端壓差小的矛盾；

4、減少設計工作量，不需要對管網進行繁瑣的水力平衡計算；

5、降低調網難度，把復雜的調網工作簡化為簡單的流量分配；

6、減小系統循環水量，降低系統阻力；

7、免除多熱源管網熱源切換時的流量再分配工作；

8、流量顯示值均為測試臺上隨機標定，流量（m3/h）。

自力式流量控制閥施工安裝要點：

1、自力式流量控制閥可安裝在供水管上也可安裝在回水管上。如系統壓力過高，為保護末端設備的安全，自力式流量控制閥宜安裝在供水管上。

2、自力式流量控制閥可水平安裝，也可垂直安裝。

3、自力式流量控制閥有一個設定流量的刻度盤。閥門出廠前，可預先按照設計流量值設定好流量。也可在安裝到系統上后，在現場設定流量。設定流量時，把刻度盤數字調整到設計流量值即可。

4、自力式流量控制閥不具備截止功能，根據需要，應另設截止閥或者其它截止關斷閥門。

5、安裝位置需要按照設備要求設置直管段，通常為6倍管徑。
