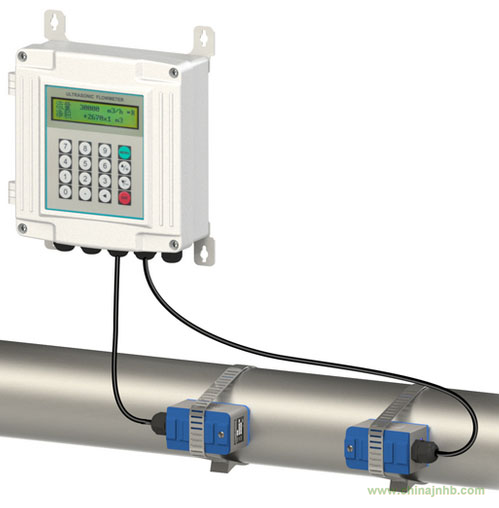

上太儀表專業研發、生產及銷售高品質超聲波流量計，便攜式超聲波流量計,規格齊全，質量可靠，采用外夾式傳感器安裝，不破壞管道，零壓損，測量準確度幾乎不受介質溫度、壓力影響等優點，尤其是在大管徑流量測量方面，其優越性更加明顯，受到用戶的廣泛歡迎。
1928年德國人研制成功第一臺超聲波流量計。近年來，隨著集成電路、基于高速數字信號的處理技術的快速發展，使超聲波流量計得以克服以前的精確度不高，響應慢，穩定性與可靠性差等致命弱點，超聲流量測量技術取得了長足進展。上太儀表TUF-2000系列超聲波流量計采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平，可廣泛應用于自來水、污水廠、石油、化工、冶金、電力、給排水等領域。
【超聲波流量計原理】
超聲波流量計（以下簡稱USF）是通過檢測流體流動時對超聲束（或超聲脈沖）的作用，以測量體積流量的儀表。聲波在流體中傳播，順流方向聲波傳播速度會增大，逆流方向則減小，同一傳播距離就有不同的傳播時間。利用傳播速度之差與被測流體流速之關系求取流速，稱之傳播時間法。為實現流量（流速）測量，首先需要有一個發射超聲波的換能器（俗稱超聲波探頭） ，通常采用石英等材料制成的壓電元件作為換能器。發射超聲波時是利用負壓電效應，即利用高頻電脈沖的作用，使壓電晶體高頻振動，從而發出脈沖變化的高頻壓力波（即超聲波） 。超聲波以某一角度射入流體中傳播，然后由裝在管道對面的接收換能器接受。接受換能器則利用正壓電效應，將高頻壓力波又轉換成高頻的電脈沖信號。
超聲波流量計流量公式如下：
【流量計產品參數】
產品名稱： 超聲波流量計；
適用介質： 水、污水、海水、酸堿液、油、酒精等均勻液體，濁度≤20000ppm, 顆粒≤1mm
管徑(DN)： DN15～DN6000mm至更大
管道材質： 鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等，允許有襯里
工況溫度： -20～+120℃
測量精度： ±1.0%
流速范圍： 0～±10m/s
供電方式： 24VDC；220VAC；
輸出信號： 4～20mA；OCT脈沖；
供電方式： 24VDC / 220VAC
顯示內容： 雙排液晶顯示累積流量、瞬時流量；
安裝方式： 外夾式；插入式（DN80 及以上）。
安裝要求： 前后直管段要求：前10D后5D（D為公稱通徑），距泵出口>30D。
傳感器型式： 外夾式傳感器（小型：15mm～100mm；中型：50mm～700mm(標準配置)；大型：300mm～6000mm）
主機型式： 一體式；標準/防爆式壁掛式；盤裝式；便攜式；手持式
【超聲波流量計特點】
◆精度高，性能可靠，可測量正反向流量；
◆可作為非接觸測量，無壓力損失；
◆無可動部件，始動流量低，量程比寬；
◆傳感器有管道式、插入式、夾裝式多種安裝方式滿足不同需求；
◆可移動測量：便攜式、手持式、選配不同口徑傳感器，滿足移動測量需求；
◆適用管道范圍寬:DN15~6000mm或更大
◆ 內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等；
◆ 4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等；
◆ 標準數據接口RS232用于聯網檢測或導出記錄數據；
◆ OTC輸出正、負、靜累積脈沖信號和頻率信號;
◆ 便攜式超聲波流量計方便手提攜帶，內置鎳氫充電電池可連續工作10小時以上。
【超聲波流量計傳感器的安裝】
1. 選擇充滿流體的材質均勻質密、易于超聲波傳輸的管段，如垂直管段（流體向上流動）或水平管段。
2. 安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。
3. 避免安裝在管道系統的最高點或帶有自由出口的豎直管道上（流體向下流動）；
4. 對于開口或半滿管的管道，流量計應安裝在U型管段處（即管道低點）；
5．充分考慮管內壁結垢狀況，盡量選擇無結垢的管段進行測量。實在不能滿足時，需把結垢考慮為襯里以求較好的測量精度。
6．安裝超聲波流量計要保證測量點處的溫度和壓力在傳感器可工作范圍以內。
7．安裝超聲波流量計兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45o范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。
8．選擇管材均勻密致，易于超聲波傳輸的管段。
9.外夾式傳感器的常用安裝方法
1、V法安裝
V法一般情況下是標準的安裝方法，使用方便，測量準確。可測管徑范圍為15mm至大約400mm；安裝探頭時，注意兩探頭水平對齊，其中心線與管道軸線水平。
2、Z法安裝
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成V法安裝信號弱，機器不能正常工作時，要選用Z法安裝。原因是；使用Z法時，超聲波在管道中直接傳輸，沒有折射（稱為單聲程），信號衰耗小。Z法可測管徑范圍為100mm至6000mm。實際安裝流量計時，建議200mm以上的管道都要選用Z法（這樣測得的信號最大）
【超聲波流量計選型說明】
TUF-2000-□□□ □-□ □□□-□□
│││ │ │ │││
│││ │ │ ││└─ 8、輸出方式
│││ │ │ │└── 7、通訊接口
│││ │ │ └─── 6、供電方式
│││ │ │
│││ │ └──────5、管道材質
│││ │
│││ └───────4、測量管徑
│││
││└──────── 3、傳感器型式
│└───────── 2、主機形式
│
└────────── 1、安裝方式
1、安裝方式：B：固定式； S：分體式； W:一體式水表；
2、主機形式：W：壁掛型；S：盤裝型；D：隔壁型；P:便攜式；H:手持式
3、傳感器型式：B1/B2/B3/B4/B5：外夾式小型、中型、大型、高溫小型、高溫中型傳感器；
C1/C2：標準型/加長型插入式傳感器
4、測量管徑；（mm）
5、管道材質：0 碳鋼；1 不銹鋼；2 鑄鐵；3 玻璃鋼；4 PVC；5 水泥；6 其他；
6、供電方式：A、220VAC；D、9~36VDC；B、內置鋰電池
7、通訊接口：R、RS485(支持modbus協議）；H、HART協議
8、輸出方式：I、4-20mA；P、OCT脈沖輸出； K、繼電輸出
9、傳感器線纜長度：（m）
【選型示例】TUF-2000-SWB2-300-2ARI-10：上太儀表TUF-2000系列分體式超聲波流量計，壁掛型主機，標準外夾式傳感器（適用DN50~700mm管徑），公稱通徑DN300，管道材質鑄鐵，供電方式220VAC，RS485通訊，4-20mA輸出，傳感器線纜長10m。
【生產能力】年產一萬套
【公司網站】www.styb.cn
【廠家熱線】０２９－８４２１１２１１，１３７５９８７８１８７
