四川潤隆—FERTIEZ肥滴易自動施肥機施肥機主要技術參數：

*采用混液箱結構，使肥料的混合更均勻；混液箱容積為：175L；

*采用Venturi文丘里注肥器，系統工作可靠，維修方便，***多可配8個；標配4個通道。單個文丘里通道流量為220l/h；

*主泵為CR16-8，380V/3KW；

*施肥機增壓泵的流量：5-16m³/h，揚程：32-40m；

*標準型號可控制外部8個電磁閥的工作，可采用8站擴展板進行擴展，支持32站輸出；

*直通式內循環設計，EC-PH監測更精確，安裝更加簡單。

*可設置8-30個灌溉程序，8-10可設置施肥程序；

*要求供水壓力不低于0.1Mpa，流量不低于5-16m³/h；

*可選8個外部條件輸入控制(選擇)；

*具有PH值、EC值及系統故障報警功能,定期校驗功能；

*所有操作界面均為中文，特別適合中國用戶的使用；

*采用先進的智能傳感器技術、PLC技術、計算機控制技術，對施肥配肥加以控制，達到了預想目標。

*控制系統采用2層網絡拓撲結構，底層采用西門子PLC+工業級7寸或10寸液晶觸摸屏，操作簡便，性能可靠。

*系統配置上微機管理軟件。

本機只適用于農業、林業、花卉等種植行業育苗使用，它的作用只是根據種植者的設定，將兩種不同的肥料混合，并根據灌溉用水的酸堿度，再加入少量的酸液，來保證輸出的灌溉用水達到所設定的酸堿值。本機僅適合在室內使用，且環境溫度應在10~40℃。

機構介紹及技術性能

結構介紹

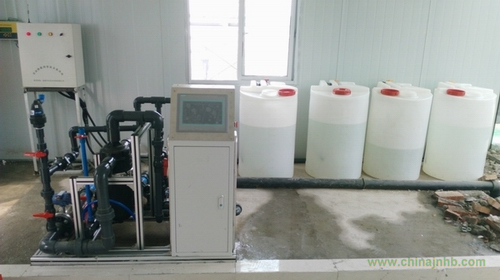

本設備主要由機架、混液系統、主管路系統、檢測系統、注肥系統和控制系統組成(如圖所示)。

機架：由不銹鋼件組成，全部采用防水設計，外型美觀。

混液系統由混液箱、注水管路、液位開關組成，它的主要功能就是將含肥料的水和清水在此混合，浮球閥可自動調節和控制混液箱內的水位高低。液位開發用于檢測混液箱的水位是否達到了***低水位，為控制系統控制主泵提供一個開關信號。

檢測系統主要由管路和一個PH傳感器、一個EC傳感器及它們的顯示器組成。PH傳感器用于測量灌溉水的酸堿度，并在控制箱的顯示器中顯示出來，并可實現定期的傳感器校正；EC傳感器用于檢測灌溉水中的電導率，關控制箱的顯示器上顯示出來，并可實現定期的傳感器的校正，通過灌溉水的電導率來反映灌溉水中肥料的濃度高低。

主管路系統：主要由主泵和相應的管路組成，其功能主要是為灌溉系統提供滿足條件的壓力和流量，另外為注肥系統提供一個壓力差，以滿足注肥器工作的需要。

注肥系統：由文丘里注肥泵、流量調節器、注肥電磁閥和相應的管路組成，其中文丘里注肥泵是注肥的關鍵元件，在其兩端產生一個壓差，利用它的水利特性，將肥料吸入灌溉系統中。流量調節器用于對其吸入肥料量的調節，注肥電磁閥用于通過控制系統對注肥的控制。

控制系統是整臺施肥機的核心部分，由西門子PLC、模擬量采集模塊、西門子漢字顯示屏等部分組成。它的主要功能是：控制整個施肥機的運行；對施肥機進行系統設置；編制灌溉施肥程序；存儲用戶所編制的灌溉施肥程序；控制外部灌溉閥的啟閉；控制注水系統的運行或停止；接受外部控制信號；監控制施肥機及系統的運行。主要技術性能：

施肥機的輸出流量為：8-12m³/H 揚程：30-40米。

主泵功率：3.0KW（三相380V）

基本的注肥通道：4個（其中包括一個平衡液通道，3個注肥通道，***多可擴展至5個通道）

可控制的輸出電磁閥：標配8個AC24V/50Hz（可擴展到16個）

可控制的注水閥：兩個（或控制注水泵）

混液箱的容積：160-200升

可編制的灌溉程序：8個

可編制的施肥程序：8個

EC值的檢測范圍：0—3ms/cm

PH值的檢測范圍：0—14

配置7寸觸摸屏人機對話界面（可選擇10.2寸屏）。

控制面板
