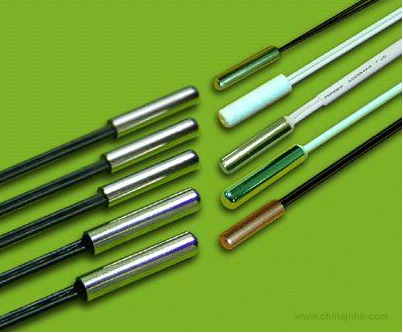

WN-221鉑電阻元件由特殊處理的絲材繞制，緊巾在溫度計前端，與一般軸向熱電阻相比，WN-221鉑電阻能更正確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。

熱電阻材料

熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。

熱電阻種類

（1）精密型熱電阻：工業常用熱電阻感溫元件（電阻體）的結構及特點。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制。

（2）鎧裝熱電阻：鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：

①體積小，內部無空氣隙，熱慣性上，測量滯后??；

②機械性能好、耐振，抗沖擊；

③能彎曲，便于安裝；

④使用壽命長。

（3）端面熱電阻：端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

（4）隔爆型熱電阻：隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。

工業上常用金屬熱電阻

從電阻隨溫度的變化來看，大部分金屬導體都有這個性質，但并不是都能用作測溫熱電阻，作為熱電阻的金屬材料一般要求：盡可能大而且穩定的溫度系數、電阻率要大（在同樣靈敏度下減小傳感器的尺寸）、在使用的溫度范圍內具有穩定的化學物理性能、材料的復制性好、電阻值隨溫度變化要有間值函數關系（最好呈線性關系）。

目前應用最廣泛的熱電阻材料是鉑和銅：鉑電阻精度高，適用于中性和氧化性介質，穩定性好，具有一定的非線性，溫度越高電阻變化率越??；銅電阻在測溫范圍內電阻值和溫度呈線性關系，溫度線數大，適用于無腐蝕介質，超過150易被氧化。中國最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等幾種，它們的分度號分別為Pt10、Pt100、Pt1000；銅電阻有R0=50Ω和R0=100Ω兩種，它們的分度號為Cu50和Cu100。其中 Pt100和Cu50的應用最為廣泛。

熱電阻的信號連接方式

熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。

目前熱電阻的引線主要有三種方式

○1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合

○2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的最常用的引線電阻。

○3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。

熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。熱電偶產生的是毫伏信號，不存在這個問題。

熱電阻測溫系統的組成

（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：

       ?、贌犭娮韬惋@示儀表的分度號必須一致

       　?、跒榱讼B接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。

（2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：

        　①體積小，內部無空氣隙，熱慣性上，測量滯后??；

       ?、跈C械性能好、耐振，抗沖擊；

       ?、勰軓澢阌诎惭b

       　④使用壽命長。

（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。
