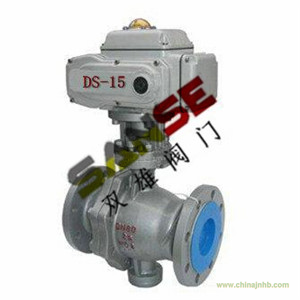

Q947電動軟密封固定球閥產品概述
本公司生產的Q947電動軟密封固定球閥適用于兩位切斷、調節的場合。是由角行程電動執行器與固定式球閥組合而成，Q947電動軟密封固定球閥閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。Q947電動軟密封固定球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
Q947電動軟密封固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。Q947電動軟密封固定球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
Q947電動軟密封固定球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃
（1） 操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
（2）密封性能可靠（見圖1）：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
（3） 防火結構（見圖2）：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl 6FA和APl 607標準要求。
（4） 自動泄壓功能（見圖3）：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時， 閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請?jiān)谟嗁?gòu)時說明）
（6） 見圖4：本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
（7） 廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
Q947電動軟密封固定球閥主要技術參數
閥體
|
閥體形
|
兩段式鑄造閥體
|
|
公稱通徑
|
DN50～1000mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K
|
|
連接形式
|
法蘭式
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
Q947電動軟密封固定球閥閥內件
Q947電動軟密封固定球閥執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ電動執行機構
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
Q947電動軟密封固定球閥主要零件材料
|
1
|
底座
|
WCB、CF8、CF8M、CF3M
|
|
2
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
3
|
下閥軸
|
2Cr13、304、316、316L
|
|
4
|
右閥體
|
WCB、CF8、CF8M、CF3M
|
|
5
|
球體
|
2Cr13、304、316、316L
|
|
6
|
密封圈
|
PTFE、PPL、304、316、316L
|
|
7
|
彈簧
|
65Mn、不銹鋼
|
|
8
|
銷
|
25、35、45
|
|
9
|
上閥軸
|
2Cr13、304、316、316L
|
|
10
|
支架
|
WCB、CF8、CF8M、CF3M
|
|
11
|
填料壓板
|
WCB、CF8、CF8M、CF3M
|
|
12
|
執行器
|
根據執行器廠家提供配置
|
Q947電動軟密封固定球閥主要性能指標
|
公稱通徑 DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
允許壓差（MPa）
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
Q947電動軟密封固定球閥主要性能參數
|
試驗壓力（Mpa）
|
公稱壓力（Mpa）
|
壓力級（class）
|
JIS（Mpa）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
Q947電動軟密封固定球閥主要外形及連接尺寸
|
公稱通徑 DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
630
|
750
|
|
H
|
-
|
-
|
-
|
-
|
-
|
-
|
335
|
385
|
430
|
470
|
590
|
700
|
780
|
950
|
|
H1
|
配DSR
|
根據所配執行機構而定，配置執行器不同，連接尺寸也不同
|
|
配PSQ
|
|
A
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
705
|
840
|
910
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
650
|
770
|
840
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
435
|
485
|
608
|
718
|
788
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
12-26
|
12-30
|
12-34
|
12-41
|
12-41
|
注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據
