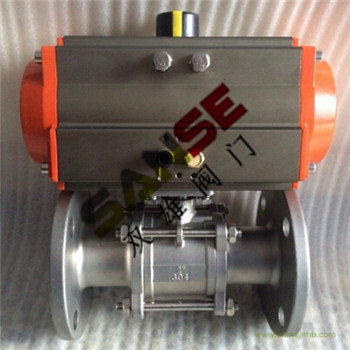

氣動三片式法蘭球閥產品特征：
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～185℃
適用介質：水、油、氣及某些腐蝕性流體(W.O.G)。
|
序號NO
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
螺栓
|
不銹鋼SS304
|
碳鋼
|
|
2
|
彈簧墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
3
|
螺母
|
不銹鋼SS304
|
碳鋼
|
|
4
|
閥蓋
|
不銹鋼CF8/CF8M
|
碳鋼WCB
|
|
5
|
閥體
|
不銹鋼CF8/CF8M
|
碳鋼WCB
|
|
6
|
球
|
不銹鋼CF8
|
不銹鋼CF8
|
|
7
|
密封圈
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
8
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS304
|
|
9
|
填料
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
10
|
壓緊螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
11
|
彈簧墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
13
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
二、氣動三片式法蘭球閥主要尺寸
|
SIZE
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
2 1/2″
|
3″
|
4″
|
|
d
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
76
|
100
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
22
|
24
|
24
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
|
H
|
75
|
95
|
90
|
110
|
130
|
140
|
140
|
180
|
250
|
|
W
|
130
|
140
|
140
|
170
|
200
|
220
|
220
|
350
|
550
|
|
n-do
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
氣動三片式法蘭球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的
