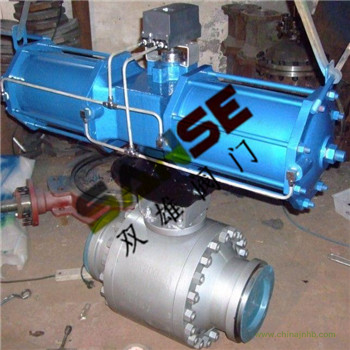

閥體形式

三段式鍛造閥體

公稱通徑

DN15～300mm、1/2"～12"

公稱壓力

國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB

法蘭標準

ANSI、GB、JB、HG等

連接形式

法蘭式、焊接式、螺紋式(適用于PN10MPa以內)

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

閥芯形式

O型球體閥芯

流量特性

快開特性

執行器型號

GT、SR、ST、AT、AW系列單(雙)作用氣動執行器

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-20～+90℃

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

公稱通徑 DN(mm)

15～300、1/2"～12"

L

由于該閥門為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。

H、H1、H2

D

D1

D2

A1

b
