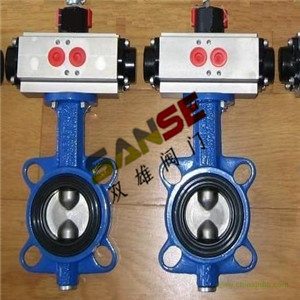

一、D671F氣動對夾蝶閥概述
D671F氣動對夾蝶閥采用氟塑料襯里技術，與液體接觸的過流部件全部為氟塑料，適用在 -50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體介質的各種工業管路上使用。
二、D671F氣動對夾蝶閥技術參數和性能
|
GTD/ATD氣動執行機構技術參數
|
閥 體 參 數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN40～400mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
碳素鋼、不銹鋼、襯F46
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
碳素鋼、不銹鋼
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
閥板材質
|
304/316/316L不銹鋼 、襯F46，F(xiàn)4
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
F46、F2、PP
|
|
動作范圍
|
0～90°±5°
|
結構形式
|
中線型、無銷型
|
|
接口螺紋
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
溫度
|
-50℃～150℃
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
適用介質
|
各種有機酸、強酸、強氧化劑
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特點
|
耐腐蝕、維修方便、流量大、流阻小
|
三、D671F氣動對夾蝶閥外形尺寸
|
公稱通徑DN
|
A
|
B
|
C
|
D
|
E
|
執行器型號
|
|
壓力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
（僅供參考）
|
|
40
|
185
|
282
|
63
|
104
|
32
|
SZ-50
|
|
50
|
185
|
286
|
63
|
104
|
43
|
SZ-50
|
|
65
|
185
|
295
|
70
|
104
|
46
|
SZ-50
|
|
80
|
185
|
300
|
89
|
104
|
46
|
SZ-50
|
|
100
|
215
|
350
|
106
|
115
|
52
|
SZ-85
|
|
125
|
265
|
392
|
120
|
115
|
56
|
SZ-85
|
|
150
|
265
|
430
|
132
|
115
|
56
|
SZ-85
|
|
200
|
300
|
443
|
164
|
127
|
60
|
SZ-95
|
|
250
|
340
|
491
|
200
|
127
|
68
|
SZ-110
|
|
300
|
380
|
565
|
238
|
127
|
78
|
SZ-125
|
|
350
|
485
|
650
|
280
|
164
|
78
|
SZ-160
|
|
400
|
485
|
703
|
302
|
164
|
102
|
SZ-160
|
四、D671F氣動對夾蝶閥訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
