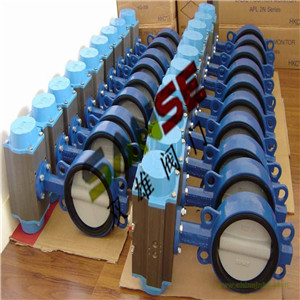

D671X氣動對夾蝶閥,氣動對夾式襯氟蝶閥,對夾式硬密封蝶閥

價格：3250元/臺
供貨總量：1000
最小起訂：1
發貨期限：5
所在地區：浙江省溫州市
聯系人：鐘虎先生

13676583974

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

D671X/F-PN(6、10、16）-C、P、R

D671X氣動對夾蝶閥廣泛用于天然氣、油品、化工、冶金、造紙、電力、礦業、印刷、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
結構特點
氣動執行器：采用新型系列AR型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑們采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出據矩大，有雙作用式和單作用式（彈簧復位）；參考本公司氣動執行器樣本。
中線彈性密封：密封材料分橡膠和氟塑料或全襯橡膠和氟塑料，彈性閥座配高精度蝶板確保零泄漏，閥桿底、中、上部配有襯套，用于支撐和旋轉滑動，保持最小摩擦力。產品重量輕，體積小，啟閉迅速。
產品結構合理重量輕，體積小，安裝尺寸小，操作簡便，啟閉迅速，是目前發展最快適用最廣泛的流體控制閥門。
D671X氣動對夾蝶閥產品性能規范

壓力等級

公稱壓力PN（MPa）

磅級（Class）

0.6

1.0

1.6

2.5

4.0

6.4

10.0

150

300

400

600

試驗壓力（MPa）

殼體試驗

0.9

1.5

2.4

3.75

6.0

9.6

15.0

3.03

7.5

10.2

15.0

密封試驗

0.66

1.1

1.76

2.75

4.4

7.04

11.0

2.2

5.5

7.48

11.0

氣密封

0.6（MPa）

適用介質

閥體材質

C

P

R

水、蒸汽、油品、液化氣等

硝酸類腐蝕性介質等

醋酸類腐蝕性介質等

D671X氣動對夾蝶閥閥座密封材料溫度額定值

代號	材料	適用溫度（℃）
H	合金鋼340、316	-30~425
F	增強聚四氟乙烯	-40~180
X	丁睛橡膠	-12~82
	乙丙橡膠	-35~110
	食品級乙膠	-35~110
	氟橡膠	-12~135
J	全襯里丁睛橡膠	-12~82
F4	全襯里聚四氟乙烯	-40~16

序號	零件名稱	材質
序號	零件名稱	Z	C	P
1	閥座	橡膠	橡膠	橡膠
2	圓錐銷	45鋼	45鋼	不銹鋼
3	蝶板	灰鑄鐵鍍硬鉻	碳鋼或不銹鋼	不銹鋼
4	閥體	灰鑄鐵	碳鋼	不銹鋼
5	螺柱	35鋼	碳鋼	不銹鋼
6	閥桿	45鋼	不銹鋼	不銹鋼
7	鍵	45鋼	45鋼	不銹鋼
8	襯套	銅基粉末冶金	銅基粉末冶金	銅基粉末冶金
9	O形圈	橡膠	橡膠	橡膠
10	氣動裝置
11	位置指示器	塑料	塑料	塑料

D671X氣動對夾蝶閥尺寸

公稱通徑DN(mm)	A	1.0MPa			1.6MPa			H1
公稱通徑DN(mm)	A	D1	D2	N-￠d	D1	D2	N-￠d	H1
50	140	125	99	4-18	125	99	4-18	313
65	140	145	118	4-18	145	118	4-18	333
80	186	160	132	8-18	160	132	8-18	368
100	254	180	156	8-18	180	156	8-18	443
125	254	210	184	8-18	210	184	8-18	482
150	254	240	211	8-22	240	211	8-22	525
200	296	295	266	8-22	295	266	12-22	605
250	384	350	319	12-22	355	319	12-26	723
300	384	400	370	12-22	410	370	12-26
