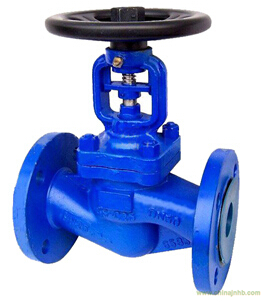

產品型號：WJ41H/Y
產品名稱：波紋管截止閥
公稱壓力：1.6-4.0Mpa
殼體材質：鑄鋼、不銹鋼
產品報價：
簡要概述
波紋管截止閥WJ41H、WJ41W型PN16~PN40適用于工作壓力 1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質。
產品特點
1、產品結構合理、密封可靠
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型
技術規范：
|
結構形式 construction
|
BB-BG-OS&Y
|
|
驅動方式 operation
|
手動hand-operated
|
|
氣動 pneumatic
|
|
設計標準 design standard
|
DIN3356
|
|
結構長度 face to face dimension
|
DIN3202
|
|
連接法蘭 flanged ends
|
DIN2543-2545
|
|
試驗和檢驗 test&inspection
|
DIN3230
|
產品性能規范：
公稱壓力(MPa)
nominal pressure
|
殼體試驗壓力(MPa)
shell test
|
密封試驗壓力(MPa)
sealing test
|
適用溫度(℃)
suitable temp
|
適用介質
suitable madium
|
|
1.6
|
2.4
|
1.76
|
-20℃-350℃
|
水、蒸汽、油品等
water,steam,oil,etc.
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
主要零部件材質：
|
序號NO.
|
名稱part name
|
材質material
|
|
1
|
閥體body
|
GS-C25、CF8、CF3
|
|
2
|
閥瓣disc
|
2CR13、F304、F316
|
|
3
|
軸銷hinge pin
|
F304、F316
|
|
4
|
波紋管組件bellows combination
|
F304、F316L
|
|
5
|
閥蓋bonnet
|
GS-C25、CF8、CF3
|
|
6
|
填料packing
|
柔性石墨Flexible graphite、PTFE
|
|
7
|
壓套gland
|
25#、F304、F316
|
|
8
|
定位片locator
|
25#、F304、F316
|
|
9
|
閥桿螺母stem nut
|
銅合金ZQA19-4
|
|
10
|
手輪hand wheel
|
碳鋼carbon steel
|
|
11
|
并帽cap
|
25#
|
|
12
|
油杯oil cup
|
黃銅brass
|
|
13
|
六角螺母hexagon nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
14
|
雙頭螺栓bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
15
|
墊片gasket
|
柔性石墨+不銹鋼
flexible graphite+stainless steel、PTFE
|
|
16
|
閥桿stem
|
2Cr13、F304、F316
|
壓力等級
pressure
|
PN16
|
|
口徑size
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量Weight
|
4
|
4.5
|
5
|
7
|
9
|
12
|
18.5
|
23
|
38.5
|
56
|
75
|
113.5
|
235
|
395
|
|
行程h
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|
|
