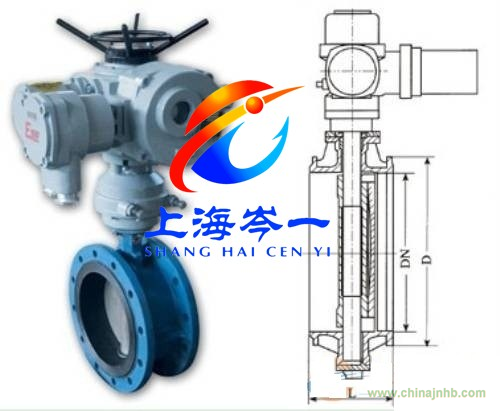

礦用防爆電動蝶閥DB941H-16C/MD941X-10C DB943F-16C/WSD94F-10Q/MD941H-10C
礦用防爆電動蝶閥主要結構由DQB/DZB型防爆電動執行器和閥門連接，電壓AC220V或AC380V，適用于易燃易爆場合。也可輸入4-20mADC信號及電源控制閥門的開度，實現對壓力、流量、溫度、液位等參數的調節。閥門采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于的壓縮狀態以保持零泄漏。閥門采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于的壓縮狀態以保持零泄漏。
礦用防爆電動蝶閥參數：
■ 技術參數公稱通徑：DN50-600（mm）公稱壓力：1.0-1.6MPa 連接法蘭：JB/T74-90 GB9113.1-9113.26 連接方式：對夾閥體材料：HT200、QT400、WCB、不銹鋼閥板材料：QT400、鋁青銅、尼龍11、不銹鋼閥座：NBR、EPDM、PTFE、F46
■ 安裝執行器及附件：防爆電動執行器AC220V/AC380V 防爆電動控制箱
■ 適用介質易燃易爆的氣體、液體、粉塵等介質。
