Novotechnik傳感器以機械結構精美、堅固，測量數據準確而聞名于世。在技術上的突出特點是耐磨損，達億萬次的工作往返動作，工作溫度范圍在-40℃至125℃ 。

LWH 系列 位移傳感器(電子尺)

標準6mm直徑測量桿

重復精度高至±0.01mm

線性精度高至±0.04%

測量范圍  75mm～900mm

外殼   鋁，經陽極氧代處理

裝配   扣壓式可調節固定夾鉗

拉桿   不銹鋼，可旋轉

軸承   柔性緩沖軸承

產品描述：
1、該電子尺是為直接的絕對位移或者長度測量而設計的，可用于高精度的控制校準和測量場合。

2、高達0.01mm的分辨率加上最長達到900mm的測量長度讓LWH能夠完成絕大部分的精確位移測量。

3、獨特的設計讓LWH幾乎不需要任何特制的支架、小齒輪或者其他附件就可以直接安裝到機械殼體上。

4、嚴格的公差限制和擠出成型的殼體，再加上特別的表面處理工藝讓LWH能夠執行高速的操作并能夠降低磨損。即使在使用中出現角度的偏移或者非平行的錯誤，LWH也能依靠前置的旋轉軸承完成操作。完善的安裝和連接技術能夠保證在惡劣的工作條件下也能夠保證高度的可靠性。

5、對于難以進行整體安裝的機械設備，可以先在設備的上安裝附帶的可調整卡夾式支座，然后再將電子尺卡入支座，便可以輕松完成安裝。

6、LWH的4個安裝面都有支座卡槽。這樣便可以始終讓電阻元件朝向上方(通過對中央安裝槽方向的識別來確定電阻元件的朝向)，而不受電子尺安裝方向的影響，這樣一來，進入電子尺內部的腐蝕性顆粒便不會附著在電阻元件上，從而大大提高了電子尺的使用壽命。

電阻元件   導電塑料

滑刷安裝   貴金屬多觸點電刷，帶彈性阻尼

電子器件   DIN43650標準4極插座

滑刷工作電流<1μm

致故障時滑刷的最大電流  10mA

輸出電壓-輸入    5 ppm/k

絕緣電阻≥10MΩ

絕緣強度≤100μA

滑動部件重量 45g

球鉸允許位移量 ±1°角度偏差，±1.5mm的平行偏差

抗沖擊指標  50g，11ms

使用壽命 ＞100×10⑹次

工作速度 最大10ms

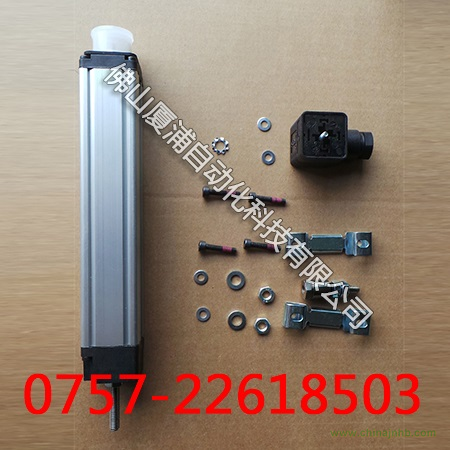

發貨內容包括：1個插座GDM3009，1個密封襯GDM3-16，2個安裝夾子和4個螺釘（M4x29）
