一體式(緊湊式)平板太陽能熱水系統-A系列
一體式平板太陽能集熱器安裝在屋頂和平臺上,安裝相對簡單
型號
|
水箱容量
|
集熱器面積
|
電輔功率
|
YHA-150L
|
150L
|
2.15㎡
|
1.5kw
|
YHA-300L
|
300L
|
4.30㎡
|
2.5kw
|
適用范圍
|
平房和瓦屋頂結構
|
傳統的安裝形式

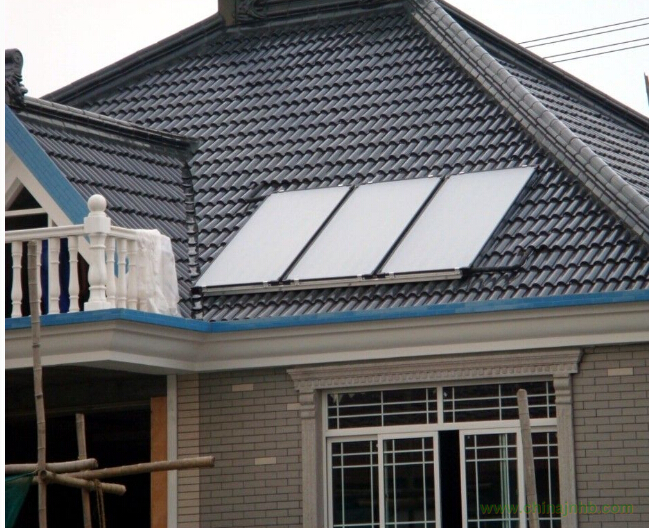

平板集熱器安裝到建筑物的屋頂,集熱器和水箱一起,承壓式供水系統,可實現自動有壓供水和無壓供水,自然循環,定時恒溫加熱,確保熱水供應,領先的閉合循環交換技術,換熱速率更快,在零度以下地區也可正常使用,系統壽命達25年。
分體承壓太陽能熱水系統
打破傳統太陽能集熱模式
與建筑物任意完美結合
防凍防冰雹防風雪設計
抗高溫暴曬抗雷電設計
自動上水使用壽命25年
特點:
1.熱效率高:81%以上
2.產品結構與安裝:金屬管板式結構安裝方便
3.先進生產技術全自動彎管機德國激光焊接、免維護
4.抗凍抗冰雹和積雪:—40℃可以正常工作
5.壽命:15-25年壽命.
6.省電,省燃氣,省煤等,真正做到節能環保的綠色產品。
零部件名稱
|
材料/型號
|
規格
|
透明蓋板
|
低鐵超白布紋鋼化玻璃
|
3.2㎜
|
密封條
|
三元乙丙EPDM
|
H=55±5
|
壓條(型材)
|
鋁合金航空型
|
6063-T5
|
邊框(型材)
|
鋁合金航空型
|
6063-T5
|
板芯
|
組件
|
藍膜板或鍍黑鉻
|
集管
|
純紫銅管
|
TP2
|
排管
|
純紫銅管
|
TP2
|
吸熱板
|
鋁板
|
0.5㎜
|
背板
|
鋁板或鍍鋅板
|
0.5㎜或0.3㎜
|
底保溫
|
玻纖棉
|
35±5㎜
|
產品執行標準:
國內:GB/T6424-2007
歐洲:EN12975-1/2-2006
