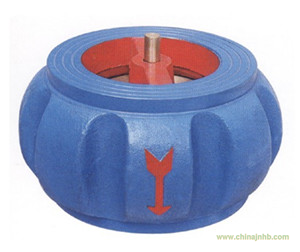

H71X南瓜型止回閥產品簡介：
H71XT系列對夾式消聲止回閥是利用管線內部壓力變化，內壓自行驅動型止回閥。該產品閥瓣運動自動導向，開啟關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平安裝均可。對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。南瓜型止回閥的功能是用來防止管路中的介質倒流。南瓜型止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。南瓜型止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。選用不同材質適用各種工況。可用于介質：水，蒸氣，油品，硝酸，強氧化介質和尿素等。廣泛應用于電站，石油，化工，制藥，食品等行業。可與進口設備直接配套使用。家71XT南瓜型止回閥）采用流體型設計，水頭損失較小；內部彈簧可加速關閉，達到靜音效果；金屬對金屬確保密封的可靠性；安裝空間小?？砂惭b于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的。廣泛用于給排水、消防、建筑、暖通、工業系統。
H71X南瓜型止回閥安裝說明：
１、安裝前請核對該閥門的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。
２、檢查閥體標示紅色箭頭與管線水流方向是否一致。
３、夾緊閥門時，各螺栓擰緊用力均衡，使閥門受力一致，并且夾緊力不要過大。
H71X南瓜型止回閥主要性能、規范：
|
公稱壓力
|
實驗壓力
|
工作壓力
|
適用溫度
|
適用介質
|
|
強度
|
密封
|
|
1.6
|
2.4
|
1.76
|
1.6
|
80
|
水
|
H71X南瓜型止回閥主要零件材料：
|
零件名稱
|
閥體、閥蓋、閥瓣
|
密封墊
|
閥軸、壓蓋
|
彈簧
|
|
材料
|
鑄鐵
|
橡膠
|
黃銅
|
不銹鋼
|
H71X南瓜型止回閥主要尺寸及重量：
|
公稱通經
DN（mm）
|
尺寸（mm）
|
重量
（kg）
|
|
Ｌ
|
Ｄ
|
Ｄ
|
螺栓
|
|
40
|
62
|
105
|
85
|
4-M16×150
|
2.3
|
|
50
|
67
|
127
|
105
|
4-M16×150
|
2.5
|
|
65
|
73
|
139
|
120
|
4-M16×150
|
4
|
|
80
|
80
|
152
|
135
|
8-M16×160
|
5.2
|
|
100
|
102
|
172
|
155
|
8-M16×190
|
7.5
|
|
125
|
120
|
225
|
185
|
8-M16×230
|
13.5
|
|
150
|
140
|
232
|
210
|
8-M20×240
|
17.5
|
|
200
|
165
|
286
|
265
|
12-M20×260
|
27
|
|
250
|
210
|
350
|
320
|
12-M22×310
|
56
|
|
300
|
260
|
430
|
|
|
|
