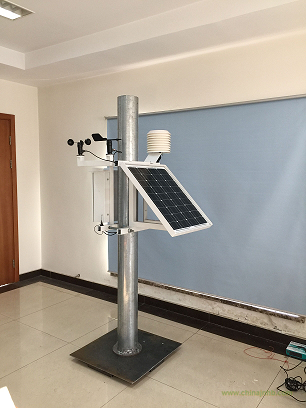

該系統主要由3大部分組成：數據采集系統、中控平臺、外部獨立展示系統組成。1.1.　　數據采集系統：由三部分氣體傳感器+氣象監測儀+控制器組成氣體傳感器：每個端點總共設4個探頭，分別對硫化氫、氨氣、臭氣濃度、tvoc等4中氣體進行監測，檢測標準根據上述《中華人民共和國大氣污染防治法》中的GB3095和GB14554-1993等標準執行。氣象監測儀：主要用于監測風向、風速、溫度、濕度、氣壓等氣象參數。控制器：將探頭和氣象監測儀檢測的數據進行數據化處理，使虛擬信號轉換為數字信號存儲和發送到中控平臺上。1.2.　　中控平臺：將各點部的控制器搜集到的數據進行分析是否超過了國家要求的排放標準，進行可視化處理后進行存儲。并能設置調整數據外發的各種方式以及發放形式和數據量。1.3.　　外部獨立展示系統：將中控平臺處理過的數據指令，以地圖的形式展現出來。顯示當有臭氣超標時該監測點出現閃爍，并可實現切換換面切換后顯示每個點的各項指標的實時數據。
