一、使用說明及注意事項

1. 初次使用先將對應的水、氣、油管接好；

2. 加入適量的油和水（水溶液）；如果是加工過程中須先排掉水箱內的氣壓，以防氣壓沖開水蓋傷到人 ；

3. 接上外部氣源，然后通電試設備是否能正常使用（以防在運輸過程中發碰撞造成不能正常使用）；

4. 接上與機床相應的管路，觀察機床各刀具是否能正常噴出油（水）霧；（注：油水復合形的先觀察油霧噴出時間，再開水觀察同時噴出的時間）

5. 水箱氣壓一般調為0--0.3MPa為宜，外部氣壓一般在0.6-0.8MPa為宜；

6. 水量調節開關主要是看產品加工情況來調節，如主軸加工的多是外圓或是鉆孔較淺時水量調節在20%-30即可；如有加工量較大或鉆孔太深時水量調節應相應加大40%-60%，如加工過程中出水量不大可開到100%出水量；

7. 當設備長期不用時，應將水（液）缸中水（液）排放干凈；

8. 水缸水量大約可以用4-10小時，注意定時查看水位指示管低液位時，必須添加冷卻水，以免對加工造成影響；

二、系統正常運行需求條件

1．要有穩定的供氣氣源，為保證系統正常工作，氣源在接入系統前應預先去除空氣壓縮時產生的水份；

2．因是微量供油,用戶能采用其他潤滑品種（因其他產品可不能保證微量使用要求,并可能損壞本系統的部件）而采用本公司提供的專用微量切削油；

3.技術參數：

氣源壓力：0.6-0.8 MPa

進氣管徑：φ10-12 mm

出氣管徑：φ12-16 mm

使用電源：DC24V , AC220V（按用戶設備需要選定）

噴管數量：1-3（可按用戶需要增減）

耗 油 量：0-20ml/h（連續可調）

耗 液 量：5-1500ml/h（連續可調）

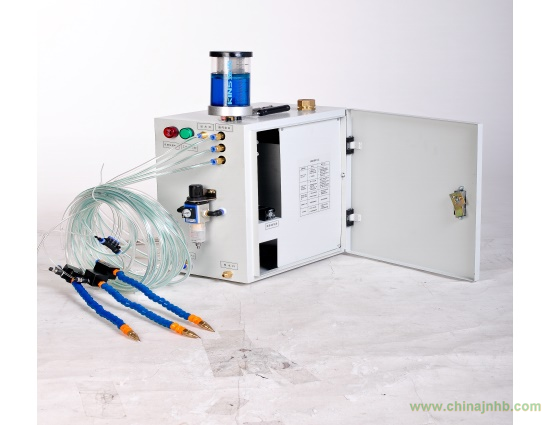

5、本設備考慮到工作中運輸方便和保證該設備在碰撞中不至于受損，除油杯外其它部件全部安裝在箱內。

系統外觀尺寸：320(長)*240（寬）*500（高）
