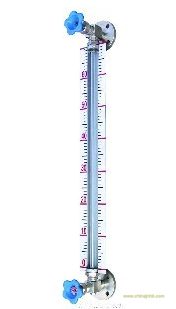

HC-HG5型玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它的主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
HC-HG5型玻璃管液位計結構原理
儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
HC-HG5型玻璃管液位計特點
●直讀式儀表，讀數精確。
●結構簡單，維修方便。
●經久耐用。
HC-HG5型玻璃管液位計主要技術指標
●測量范圍(安裝中心距L)：300、500、600、800、 1000、1200、1400、1700、2000mm
●工作壓力：≤1.6MPa
●材質：碳鋼、不銹鋼
●工作溫度：≤200℃
●連接法蘭標準：HGJ46-91 PN1.6 DN20突面。（其它法蘭標準如JB/T、GB、ANSI等，請用戶注明）
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2"外螺紋
●鋼球自封壓力：≥0.2MPa
安裝中心距L和標尺刻度L1的關系
L
300
500
600
800
1000
1200
1400
1700
2000
H
150
350
450
650
850
1050
1250
1550
1850
使用須知
為保證自密封作用，容器內介質壓力應大于0.2MPa。
在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
HC-HG5型玻璃管液位計型號、標記標準系列
名 稱
標 準 號
型號 標志
規 格
玻璃管液位計
HG5-227-80
DA I PN1.6
300
500
600
800
1000
1200
1400
1700
2000
玻璃管液位計
HG5-227-80
DB I PN1.6
玻璃管液位計
HG5-227-80
DA II PN1.6
玻璃管液位計
HG5-227-80
DB II PN1.6
玻璃管液位計
HG5-227-80
WA I PN1.6
玻璃管液位計
HG5-227-80
WB I PN1.6
玻璃管液位計
HG5-227-80
WA II PN1.6
玻璃管液位計
HG5-227-80
WB II PN1.6
玻璃管液位計針形閥
HG5-227-80
(上)A I B I PN1.6
玻璃管液位計針形閥
HG5-227-80
(下)A I B I PN1.6
玻璃管液位計針形閥
HG5-227-80
(上)A II B II PN1.6
玻璃管液位計針形閥
HG5-227-80
(下)A II B II PN1.6
注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭
●訂貨時請?zhí)峁┫铝袛?shù)據：●型號規格●測量范圍(中心距L)●工作壓力●工作溫度●材質要求
