應用范圍

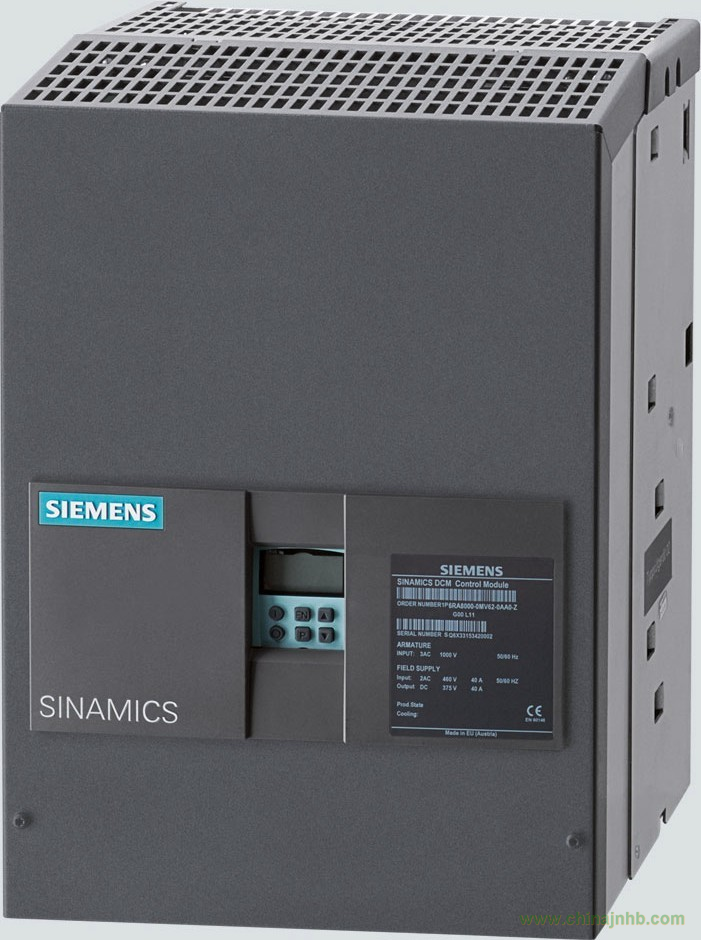

SINAMICS DC MASTER 系列整流器是專為直流調速電機的電樞和勵磁設計的整流裝
置。
它也可以用于一些新型應用，例如：對同步發電機的勵磁進行整流。
結構
SINAMICS DC MASTER 系列整流器結構緊湊，包含電樞和勵磁用功率單元以及控制電
路，還有一些選配的附加模塊。
在額定直流電流在15 A-1200 A 范圍內的裝置上，電樞和勵磁用功率單元采用電氣隔離的
模塊式晶閘管，散熱器在接地位上。 而在額定直流電流更高的裝置上，電樞用功率單元
采用的是平板式晶閘管，散熱器（模塊式晶閘管）在電壓位上。
裝置出廠時防護等級為 IP00。
裝置的接線端子可以從正面操作， 風機電源線從上方引入，勵磁電源線從上方或下方引
入（各裝置有所不同）。
所有 SINAMICS DC MASTER 裝置在前面板上都裝配了一塊基本型操作面板BOP20。
通過該BOP20 您可以：
● 完成調試所需的所有設置
● 查看所有相關測量值
● 查看故障和報警信息，應答故障信息
● 啟動和關閉整流器
3AC 400V
60A 6RA8025-6DS22-0AA0
90A
6RA8028-6DS22-0AA0
125A
6RA8031-6DS22-0AA0
210A
6RA8075-6DS22-0AA0
280A
6RA8078-6DS22-0AA0
400A
6RA8081-6DS22-0AA0
600A
6RA8085-6DS22-0AA0
850A
6RA8087-6DS22-0AA0
1200A
6RA8091-6DS22-0AA0
1600A
6RA8093-4DS22-0AA0
2000A
6RA8095-4DS22-0AA0
3000A
6RA8098-4DS22-0AA0
3AC 400V
15A
6RA8013-6DV62-0AA0
30A
6RA8018-6DV62-0AA0
60A
6RA8025-6DV62-0AA0
90A
6RA8028-6DV62-0AA0
125A 6RA8031-6DV62-0AA0
210A
6RA8075-6DV62-0AA0
280A
6RA8078-6DV62-0AA0
400A
6RA8081-6DV62-0AA0
600A
6RA8085-6DV62-0AA0
850A
6RA8087-6DV62-0AA0
1200A 6RA8091-6DV62-0AA0
1600A
6RA8093-4DV62-0AA0
2000A
6RA8095-4DV62-0AA0
3000A
6RA8098-4DV62-0AA0
