產品名稱：
|

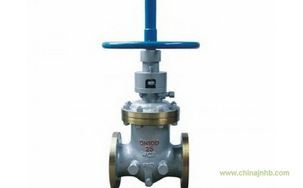

油密封閘閥
|
產品型號：
|
CYZ40H、CYZ41H
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
楔式
|
密封結構：
|
|
|
壓力范圍：
|
1.0-16.0Mpa
|
公稱通徑：
|
|
|
常用材質：
|
鑄鋼,不銹鋼,合金鋼等
|
銘牌：
|
雄工品牌
|
油密封閘閥,差壓油密封閘閥結構原理，差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。
適合介質：油品、天然氣等，廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截斷管路中介質的啟閉裝置。
油密封閘閥,差壓油密封閘閥特點：
結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。
密封面采用不銹鋼和硬質合金，使用壽命長。
采用柔性石墨填料、密封可靠。操作輕便靈活。
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動,也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈,作為全開閥門的位置。因此,閥門的全開位置，按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閘閥原理
關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。
閘閥選用
閘閥閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。
分類
閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
聯系我們
上海雄工閥門有限公司
油密封閘閥,差壓油密封閘閥主要特點及用途Characteristics and uses
試驗壓力Test pressure
|
公稱壓力PN(MPa)
|
試驗壓力(MPa)
|
|
殼體
|
密封(液)
|
密封(氣)
|
上密封
|
|
1.6
|
2.4
|
1.8
|
O．6
|
1.8
|
|
2.5
|
3.8
|
2.8
|
2.8
|
|
4.0
|
6.O
|
4.4
|
4.4
|
|
6.4
|
9.6
|
7.O
|
7.0
|
|
10.O
|
15.0
|
11.O
|
1.O
|
|
16.0
|
24.0
|
18.0
|
18.0
|
|
適用范圍Applicable scope
|
殼體材料
|
適用介質
|
適用溫度(℃)
|
|
碳素鋼(C型)
|
水、蒸汽、油品
|
≤425
|
|
鉻鎳鈦鋼(P型)
|
酸類
|
≤200
|
|
鉻鎳鉬鈦鋼(R型)
|
醋酸類
|
≤200
|
|
鉻鉬鋼(I型)
|
水、蒸汽、油品
|
≤550
|
|
鉻鉬釩鋼(V型)
|
水、蒸汽、油品
|
≤570
|
|
油密封閘閥,差壓油密封閘閥主要零部件材料Material for main parts
|
閥體、閥蓋
|
閥板、閥座
|
閥桿
|
閥桿螺母
|
填料
|
手輪
|
|
碳素鋼
|
優質碳金鋼+硬質合金或不銹鋼
|
鉻不銹鋼
|
鋁青銅
|
石墨石棉盤根
|
可鍛鑄鐵
|
|
鉻鎳鈦鋼
|
不銹鋼、不銹鋼+硬質合金
|
鉻鎳鈦不銹鋼
|
鋁青銅
|
浸聚PTFE
|
可鍛鑄鐵
|
|
鉻鎳鉬鈦鋼
|
不銹鋼、不銹鋼+硬質合金
|
鉻鎳鉬鈦不銹鋼
|
鋁青銅
|
烯石棉盤根
|
球墨鑄鐵
|
|
鉻鉬鋼
|
合金鋼+硬質合金
|
鉻鉬鋼
|
鋁青銅
|
柔性石墨
|
球墨鑄鐵
|
|
鉻鉬釩鋼
|
合金鋼+硬質合金
|
鉻鉬釩鋼
|
鋁青銅
|
柔性石墨
|
球墨鑄鐵
|
油密封閘閥,差壓油密封閘閥外形及連接尺寸Main external and connecting
dimensions
|
公稱通徑DN(mm)
|
主要外形尺寸和連接尺寸(mm)
|
重量(Kg)
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z－Φd
|
H
|
H1
|
D0
|
|
CYZ40H/Z41Y(H)-16CYZ40Y/Z41Y-16PCYZ40W/Z41W-16RCYZ40W/Z41W-16PCYZ40W/Z41W-16RCYZ40Y/Z41Y-16PI
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-14
|
275
|
303
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4-18
|
280
|
321
|
180
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-18
|
300
|
352
|
200
|
26.5
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
358
|
438
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-18
|
375
|
450
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
433
|
528
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
502
|
620
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-18
|
612
|
753
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
676
|
847
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
820
|
1039
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-25
|
969
|
1245
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
12-25
|
1142
|
1472
|
560
|
397
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-25
|
1280
|
1450
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-30
|
1452
|
1887
|
640
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1541
|
5011
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20-34
|
1676
|
2181
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20-41
|
1874
|
2346
|
800
|
1112
|
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24-41
|
2489
|
2700
|
900
|
1520
|
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
28-41
|
2643
|
2860
|
1000
|
1860
|
|
900
|
1100
|
1120
|
1050
|
998
|
54
|
5
|
28-41
|
2590
|
3170
|
1000
|
1900
|
|
1000
|
1200
|
1255
|
1170
|
1110
|
56
|
5
|
28-41
|
2750
|
3430
|
1100
|
2010
|
|
CYZ40H/Z41Y(H)-25CYZ40Y/Z41Y-25PCYZ40Y/Z41Y-25RCYZ40W/Z41W-25PW-25RY-25I
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-14
|
275
|
303
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4-18
|
280
|
321
|
180
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-18
|
300
|
352
|
200
|
26.5
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
358
|
438
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-18
|
375
|
450
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
433
|
528
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
502
|
620
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-18
|
612
|
753
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
676
|
847
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
820
|
1039
|
400
|
192
|
