1、概述

    Acrel-BUS智能照明控制器從功能上可以分為驅動器、傳感器和系統元件。各個元件通過專用Acrel-BUS總線以樹形、星形或線形的拓?fù)浣Y(jié)構靈活組網。

    ●驅動器：負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/ 關燈、調節燈的亮度。

    ●傳感器：負責根據現場手動操作，或探測光線、溫度等的變化，向驅動器發出相應的控制信號。

    ●系統元件：系統元件主要負責搭建系統平臺，如系統電源、線路耦合器、傳輸介質等。

2、驅動器

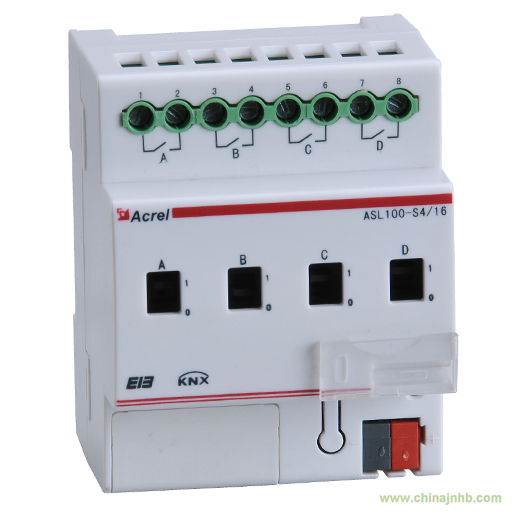

2.1開關驅動器

  ●命名規則

   ●參數

   ●功能

    用于對設備進行開關控制的驅動器，具有邏輯、延時、預設等功能。

◆手動功能             ◆邏輯功能

◆狀態反饋             ◆禁止功能

◆時間功能             ◆抗沖擊電流最高65A

◆執行動作自由定義

2.2 0-10v 調光驅動器

  ●命名規則

  ●參數

  ●功能

    用于控制調光回路，具有軟開/關功能， 每一回路能同時被8個場景調用，能檢測回路狀態。尤其適合對白熾燈、LED燈和低壓鹵素?zé)暨M(jìn)行調光。

◆調光功能       ◆開關功能        ◆禁止功能

◆場景功能       ◆狀態反饋(開關狀態和調光值)

3、傳感器

3.1人體感應和光照度傳感器

●命名規則

 ●功能

    是一種能感受外界信號、物理條件（如光、移動）的設備裝置，并將感應的信息傳遞給其它設備裝置（如調光器、開關驅動器）,實現其功能。主要用于照明中，即與亮度有關的場合，或者需要監控的場合，即監控是否有人移動，然后執行動作。

◆人體感應         ◆光照度感應

◆邏輯功能         ◆主從組網

3.2 智能面板

 ●命名規則

 ●參數

●功能

    用于接受按鍵觸動信號，可通過區分短按與長按并結合不同參數配置實現開關、調試、場景、窗簾控制、調溫、報警等功能。

◆開關功能     ◆調光功能    ◆窗簾控制     ◆數值發送    ◆場景功能

3.3 干接點輸入模塊

●命名規則

     ● 參數

● 功能

    用于接受外部干接點信號輸入，可通過不同參數配置實現開關、調光、場景、窗簾控制、調溫、報警等功能。

◆開關控制      ◆調光功能      ◆窗簾控制      ◆多重開關      ◆數值發送     ◆場景功能       ◆技數功能

4、系統元件

4.1 電源模塊

● 命名規則

● 參數

● 功能

   KNX/EIB系統標準供電電源，640mA輸出電流，最多可以為64個設備供電，帶總線復位，過流指示和短路保護。標準導軌安裝。

◆總線電源輸出    ◆30VDC電源輸出    ◆過流保護    ◆短路指示    ◆總線復位
