概   述

廢氣源從旋流板塔底下部進入，在塔中氣流自下而上地通過與橫向流動的吸收液充分接觸，完成傳質過程，漆霧粉塵隨附著在水上進入循環水箱，潔凈氣體經除霧器除霧后器排出；水可循環使用，定期將吸收劑加入水中，撈出漆渣，廢水排入廢水處理裝置。

為了防止灰塵和少量的水份進入到吸附凈化裝置系統，以確保吸附處理系統的氣源干凈、干燥、無顆粒；采用金屬網制成框加架，內夾過濾材料，過濾器安裝在金屬箱體內，定期更換。過濾材料采用合成纖維無紡布和鋁復合物制成褶皺狀，具有通風量大、阻力小、容塵量大等特點。

采用兩吸的工藝處理有機廢氣，利用下班時間間歇脫附。有機廢氣治理工程工藝流程主要包括三部分：吸附氣體流程、脫附氣體流程、控制系統。

吸附氣體流程：待處理的廢氣經多層旋流塔除去漆霧，再經干式過濾器除水霧后，進活性炭吸附床，氣體進入吸附床后，氣體中的有機物質被活性炭特有的作用力吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風機排向大氣。經一段時間后，活性炭達到飽和狀態時，停止吸附，此時有機物已經被濃縮在活性炭內。

脫附氣體流程：當吸附床吸附飽和后，停止主風機；關閉吸附箱進出口閥門，啟動催化燃燒進入內部循環升溫系統，當催化燃燒溫度適宜后打開尾氣換熱器進口閥門及活性炭吸附箱體脫附閥門，進入脫附流程，脫附氣體首先經過催化床中的換熱器，然后進入催化床中的預熱器，在電加熱器的作用下，使氣體溫度提高到300℃左右，再通過催化劑，有機物質在催化劑的作用下燃燒，被分解為CO2和H2O，同時放出大量的熱，氣體溫度進一部提高，該高溫氣體再次通過換熱器，與進來的冷風換熱，回收一部分熱量。從換熱器出來的氣體在經過尾氣換熱器使進入的冷風加熱至活性炭箱體脫附時需要的溫度，脫附高溫氣體進入活性炭，催化燃燒處理后的氣體直接排空，當脫附溫度過高時可通過補冷風閥進行補冷，使脫附氣體溫度穩定在一個合適的范圍內，脫附完成后通過補冷風閥直接降溫；

控制系統：控制系統對系統中的風機、預熱器、溫度、電動閥門進行控制。當系統溫度達到預定的催化溫度時，系統自動停止預熱器的加熱，當溫度不夠時，系統又重新啟動預熱器，使催化溫度維持在一個適當的范圍；當催化床的溫度過高時，開啟補冷風閥，向催化床系統內補充新鮮空氣，可有效地控制催化床的溫度，防止催化床的溫度過高。此外，系統中還有防火除塵器，可有效地防止火焰回串。當活性碳吸附床脫附時溫度過高且存在火災隱患時，可啟動惰性氣體（氮氣）反吹或水噴淋裝置降溫。

原   理

吸附法是利用吸附劑的吸附功能使有機廢氣吸附留在固體表面，由于固體表面上存在著未平衡未飽和的分子引力或化學鍵力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面；利用固體表面的吸附能力，使廢氣與大面積的多孔性固體物質相接觸，廢氣中的污染物被吸附在固體表面上，使其與氣體混合物分離，達到凈化目的；

吸附劑是能有效地從氣體或液體中吸附其中某些成分的固體物質，吸附劑一般有以下特點：大的比表面、適宜的孔結構及表面結構；對吸附質有強烈的吸附能力；一般不與吸附質和介質發生化學反應；制造方便，容易再生；有良好的機械強度等，氣體吸附分離成功與否，極大程度上依賴于吸附劑的性能，因此選擇吸附劑是確定吸附操作的首要問題。常用的吸附劑有以碳質或煤質為原料的各種活性炭吸附劑和金屬、非金屬類氧化物吸附劑，本設備采用煤質類蜂窩狀活性炭，此活性炭在結構上屬于微晶碳，不規則排列，在交叉連接之間有細孔，是一種多孔碳，堆積密度低，比表面積大，吸收效果好，這種活性炭不僅有很大的表面積，而且炭粒中還有更細小的孔——毛細管，這種毛細管具有很強的吸附能力，由于炭粒的表面積很大，所以能與氣體（雜質）充分接觸；

活性炭吸附飽和以后采用催化燃燒對其進行脫附，由于采用微孔結構活性炭，所以在廢氣進入活性炭吸附裝置前必須要進行預處理，否則，廢氣中的微小顆粒物及粘性物進入活性炭吸附裝置會造成活性炭“堵死”，甚至使活性炭失效；

吸附有機物廢氣的活性炭床，可用催化燃燒處理廢氣產生的熱量進行脫附再生，脫附后的氣體再送催化燃燒室凈化，不需要外加能量，運行費用低，節能效果顯著。正常使用時能耗低，由于采用的是蜂窩狀活性炭，其阻力極低，所以使用過程中的能耗僅為排風機功率，不會給用戶增加費用。

催化凈化裝置內設加熱室，啟動加熱裝置，進入內部循環，當熱氣源達到有機物的沸點時，有機物從活性炭內揮發出來，進入催化室進行催化分解成水和二氧化碳，同時釋放出能量。利用釋放出的能量再進入吸附床脫附時，此時加熱裝置完全停止工作，廢氣在催化燃燒室內維持自燃，尾氣再生，循環進行，直到有機物完全從活性炭內部分離，至催化室分解?；钚蕴康玫搅嗽偕?，有機物得到分解處理。

該設備設計原理先進，用材獨特，性能穩定，操作簡單、安全可靠、無二次污染。設備占地面積小、重量輕。吸附床采用抽屜式結構，裝填方便，更換容易。

預處理采用旋流板吸收塔+干式過濾器，干式過濾器為單級過濾，過濾材質為初效過濾器，需要定期更換，之后再使廢氣進入到吸附凈化裝置，從而確?；钚蕴康氖褂脡勖案咝蕛艋Ч_標排放；

綜合上述：

選用蜂窩狀活性炭吸附裝置的優點如下：

設備凈化效率高、脫附時無二次污染；

吸附劑可重復使用、運行成本低；

整套設備自動化程度高、運行安全可靠；

設備處理能力無局限性，可處理幾千至幾十萬等不同風量的有機廢氣；

設備結構新穎，可與其他設備組合處理有機廢氣；

采用新型吸附劑-蜂窩狀活性炭，此活性炭與傳統活性炭相比，具有阻力低、使用壽命長、凈化效率高等優點；

脫附設備-催化分解設備采用優質的貴金屬鈀、鉑載在蜂窩陶瓷上作催化劑，分解溫度底、脫附預熱時間短、能耗低；

材   質

Q235-A鋼、SUS304、PP

選 型 指 南

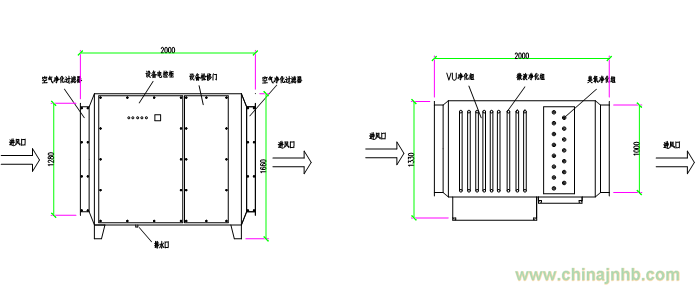

設 備 簡 圖

服 務 指 南

●本信息所列技術參數及外形尺寸共設計選型參考，隨著技術的不斷進步，各技術參數、尺寸將不斷改進，訂貨時請及時與本公司聯系。并以本公司更新后的產品參數為準。

●支座安裝尺寸另附說明。設備所需石英砂濾層及墊層可由用戶自備，亦可由我司代配，訂貨時請注明。
