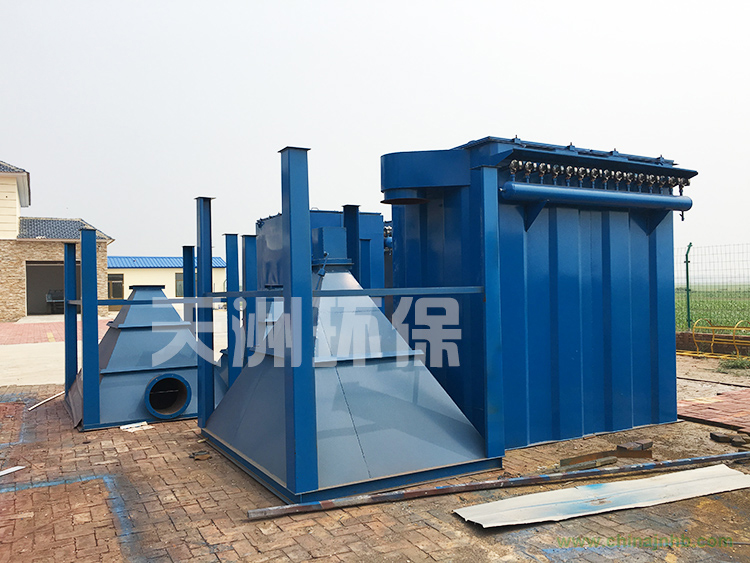

布袋除塵器灰斗上口尺寸的大小取決于濾袋室的大小。一臺布袋除塵設備的除塵能力是以其過濾總面積（即布袋總面積）來衡量的。同樣的過濾面積可以設計成小濾袋室小灰斗，而室數多；也可設計成大室大灰斗，而室數少；采取哪種方案現在不予討論。灰斗尺寸較大時，斗內應設導流板，即使進入灰斗上部的帶塵氣體通過導流板較均勻地進入濾袋式箱體（脈工）或布袋（反吹風式）中，導流板的結構要簡單。斗內焊接量要減少。灰斗結構示意圖：

    灰斗上一般有許多配件，有振動器、料位器、檢修人孔或空氣炮，一般都在灰斗的下方。灰斗下口連接卸灰閥。灰斗的斜壁與地面的夾角要大于斗內散狀體的自然休止角。灰斗與下部鋼架的立柱，可以有各種連接方法，有的立柱頂四周設大梁，灰斗上口的壁板直接焊接在大梁上，有的灰斗上口四角設支座，直接座在柱頂上。這種灰斗上口四周壁板要加強也做成梁式，上承濾袋箱體重，下承灰斗中的灰重，這種結構形式一般用在上部箱體較輕的除塵設備中，在支座與頭柱頭頂板的連接螺栓孔可以處理成橢圓孔，設備溫度異常高時，可以有微量的移動，以消除溫度的應力。

灰斗設計成正方形或近似正方形為宜，一般上口尺寸為3m左右時，壁板厚采用4-5mm。如上口尺寸為5m左右時，壁板厚采用6-8mm。考慮到磨損及腐蝕，太薄會影響使用壽命。灰斗外壁有環向加勁，用槽鋼或角鋼制作。環向加勁之間還有豎向加勁，用角鋼或扁鋼制作，斗壁薄則加勁密，斗壁厚加勁可以稀一些。須根據灰斗的大小及灰的比重計算確定。灰斗上口尺寸大于5m，高度也大于5m的灰斗有時在斗內增設幾層支撐，支撐用圓鋼管制作。一般灰斗壁板上口的直段較小，下面的斜壁段很長，而且是懸空的，要考慮其剛度，過長時可將灰斗分節，以利制造、運輸、安裝，節與節之間用法蘭連接，法蘭可用角鋼制作。
