一、概述
1、汽水混合加熱器是一種新型的液體加熱裝置，與其它換熱設備比較，它具有熱交換效率高、噪音小、安裝簡單、成本低廉等特點。因此被廣泛應用于生產、生活用水的加熱和熱水采暖系統中。

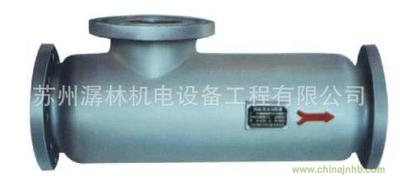

2、該產品結構如圖示，工作時，被加熱水通過呈拉閥爾管形的噴管，蒸汽從噴管外側通過管壁上的許多斜向小孔噴入水中，二者在高速流動中瞬時良好混合，達到加熱水的目的。

二、型號編制
    CLJ-□A(B)

三、用于循環系統
   液體反復加熱的系統稱為循環系統。
1、在循環加熱系統中，循環水中所能加熱的最高溫度，比相同壓力下的飽和蒸汽的溫度低10℃。蒸汽用量仍由下式決定：D0=C (t2-t1) D1 / (i-Ct2)
2、加熱器進水口水壓范圍為：0.5～5kg/cm2汽壓范圍為：(水壓+ 0.5kg/cm2) ～7kg/cm2
3、循環水通過加熱器時的摩擦損失最大為3米水柱。
4、蒸汽管徑以管內汽速20～30m/s確定。
5、設計選型
A：確定熱負荷
B：確定出水、回水溫差
C：從A、B求得所需水量
D：選定型號
例：設采暖負荷為180000Kcal/h
水溫差△t=20℃
則：所需水量Q =每小時需水量150×60=9000kg/h=9T/h可選用CLJ-12型加熱器
