YZKG系列有載調壓開關在線濾油機
有載調壓開關在線濾油機用途
YZKG系列全自動有載分接在線濾油機主要用于變壓器有載分接開關的旁路循環過濾。該裝置與變壓器有載分接開關配套使用,能夠在變壓器系統正常工作運行的情況下,有效的除去有載分接開關內絕緣油中的游離炭及金屬微粒等雜質,并可降低微量水分,確保絕緣油的擊穿電壓和壽命,從而減少停電檢修次數,延長維修周期,有效提高有載分接開關工作的安全性和可靠性。
有載調壓開關在線濾油機特點
⊙油泵采用電機和泵體一體化,全封閉結構式,體積小不漏油,且噪音低,也適合夜間運轉。
⊙取掉了原來的焊接方管,減少了漏點采用復合濾芯,即可以對固體雜質的過濾,也可以脫微水脫酸減少接觸結焦,保持高擊穿電壓以延長絕緣油的使用壽命。
⊙將所有的螺紋密封圈密封或法蘭密封,使密封更加可靠。
⊙人性化設計和生產,進口配置,品質優良。
⊙采用進口的PLC控制技術,具有手動、自動、定時啟動、工作時間設定等多種功能,并具有動作次數記錄、報警等多種功能。
⊙本產品還配置溫度控制器,當溫度低于5℃時或當濕度達到85%時,加熱器開始工作,這樣就保證了裝置能夠在多種環境下正常工作,實現全天候無人監控自動工作。
有載調壓開關在線濾油機執行標準
DL/T574-1995 有載分接開關運行維護導則
GB10584-1989
有載分接開關應用導則
GB2536-1990 變壓器油
GB/T 14542-2005 運行變壓器油維護管理導則
GB/T7595-2000
運行中變壓器油質量標準
GB7597-87 電力用油(變壓器油、氣輪機油)取樣方法
GB/T7061-1987
運行中變壓器油水分測定法(氣相色普法)
GB1094.1-1996 電力變壓器 第一部分 總則
GB/T13499-2002
電力變壓器應用導則
有載調壓開關在線濾油機工作原理

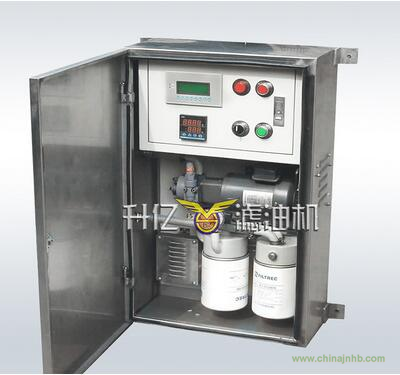

設備主要部件都安裝在具有防水結構的鋼板制外罩內,進出油口的法蘭盤設置在外罩的側面,便于安裝管理。在線濾油機由吸油管、油泵、過濾槽和排油管構成。有載調壓開關室內的絕緣油在油泵的作用下經吸油管,送至過濾槽在油泵的壓力作用下穿過過濾槽內的濾芯,過濾后經排油管返回有載調壓開關室內。
注意事項
⊙濾油機未注滿油時,嚴禁在線啟動
⊙啟動前,濾油機和開關的進、出油口閥門必須處于打開狀態
⊙請使用者在濾油機安裝或檢修完好后,合閘試運行,防止出現意外
⊙絕對不能在進出油口截止閥門關閉時啟動設備
⊙如發現油含水量一直居高不下時,即使未報警,也應即使查明原因,排除故障,必要時更換除水濾芯
⊙油管焊接后必須沖洗干凈
⊙注意進出油口不要混淆
⊙確定連線和輸入電壓正確無誤
