一、概述

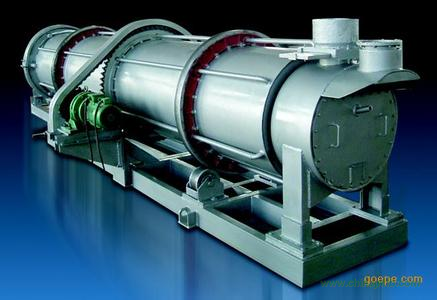

LGT系列滾筒冷渣機是在原有的GTL系列滾筒冷渣機的基礎上改進而來的，是適用循環流化床鍋爐向大容量方向發展的要求而設計開發的。它由百頁傳熱滾筒、進渣設備、出渣設備、轉動機構、冷卻水系統和電控裝置等組成，用于循環流化床鍋爐的熱渣冷卻。
二、結構特點
松靈滾筒冷渣機之所以越來越普遍取代帶規格CFB鍋爐原配“流化冷渣器”，并榮登科技部等四部、局確定的國家級重點新產品之榜，是因為如下特點：
1. 優越的處理調節性能
2. 對灰渣粒度適用范圍廣，可靠的運行保證
3. 良好的冷渣效果
4. 結構獨到，可靠長效的防漏渣裝置
5. 支撐輪高度可調
6. 全部傳動磨損件可更換
7. 深受好評的旋轉水接頭
8. 可靠的三級超壓安全防護措施
松靈滾筒冷渣機設有三級防爆安全防護：第一級是當滾筒水腔失壓（未打開供水閥）或超壓（水腔汽化）時，電氣（電接點壓力表和鎧裝鉑金電阻溫度計）自動停轉（熱渣停運會避免繼續汽化升壓）并報警；當?shù)谝患壥ъ`而出現水腔超壓時，其安全閥動作而泄壓作為二級保護；第三季保護為冷渣機電控箱設電氣、熱控接線自檢功能，若電氣、熱控保護未接線或異常，則冷渣機不能啟動。
夾套式滾筒冷渣機選型參數表
|
規格型號
|
出力（t/h）
|
滾筒公稱直徑
|
進出口長度
|
電機功率
|
耗水量（t/h）
|
|
LGT8-5
|
2-5
|
DN800
|
4-5
|
2.2
|
10-24
|
|
LGT10-10
|
5-10
|
DN1000
|
5-7
|
4-5.5
|
24-48
|
|
LGT12-15
|
10-15
|
DN1200
|
8-10
|
5.5-7.5
|
60-72
|
|
LGT15-25
|
15-25
|
DN1500
|
8-10
|
15-18.5
|
72-120
|
|
LGT1830
|
25-30
|
DN1800
|
10-12
|
22-30
|
120-144
|
|
LGT22-40
|
30-35
|
DN2000
|
10-12
|
37-45
|
144-168
|
