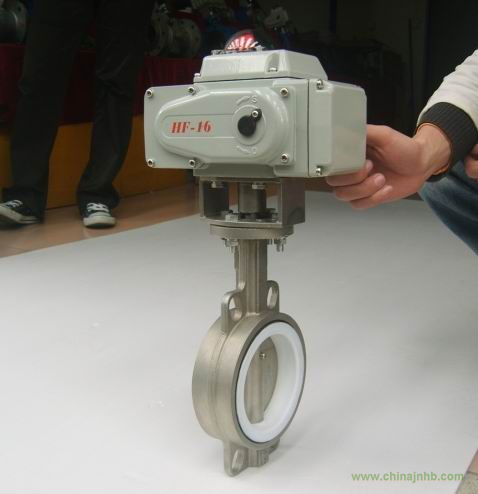

D971F電動襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，適用在 -50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體介質的各種工業管路上使用。
結構特點
1.電動襯氟蝶閥采用專利技術加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排盡夾層氣泡，消除起層、開裂等工藝缺陷。
2.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節變形，可靠保證長期使用狀態下無介質內漏。
3.蝶板上、下軸肩采用多級加載彈性密封，實現密封自動補償，使上下軸密封面構成無間隙，保證介質無外漏。
技術參數和性能
|
SDV系列電動執行器技術參數
|
D971F電動襯氟蝶閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN50～400mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.0、1.6MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能型
|
閥軸材質
|
碳素鋼、不銹鋼、襯F46
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
碳素鋼、不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
閥板材質
|
304（半襯）、全襯F46，F(xiàn)4
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
F46、F2、PP
|
|
手動操作
|
附帶手柄操作
|
結構形式
|
中線型、無銷型
|
|
限 位
|
電氣、機械二重限位
|
溫度
|
-50℃～150℃
|
|
防護等級
|
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
|
適用介質
|
各種有機酸、強酸、強氧化劑
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能型)
|
特點
|
耐腐蝕、維修方便、流量大、流阻小
|
