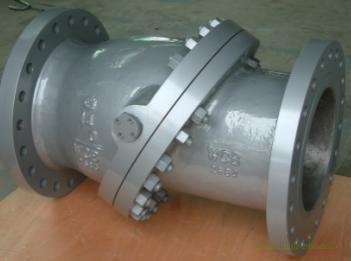

一、HH512BF斜盤式止回閥
結構特點：雙偏心閥瓣，關閉時閥痤與密封面逐步接觸，達到無撞擊、無噪聲工作。
微彈性金屬閥座，密封性能好。
蝶式閥瓣設計，開關迅速、靈敏，使用壽命長。
斜盤式結構使流體通道呈流線型，流阻小，有節能效果。
止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
二、HH512BF斜盤式止回閥設計規范：
產品設計按：ASME B16.34
結構長度按：ASME
B16.10
法蘭尺寸按：ASME
B16.5 GB HG SH
檢驗和試驗按：API
598
壓力等級：Class
150、300、600、900、1500 PN 2.0 、5.0、10.0 MPa
三、HH512BF斜盤式止回閥結構尺寸
|
DN(mm)
|
L(mm)
|
H(mm)
|
H(mm)
|
(KG)
|
|
50
|
234
|
98
|
320
|
18
|
|
65
|
240
|
115
|
410
|
22
|
|
80
|
285
|
131
|
430
|
30
|
|
100
|
325
|
145
|
480
|
55
|
|
125
|
345
|
160
|
535
|
70
|
|
150
|
395
|
185
|
600
|
80
|
|
200
|
470
|
160
|
675
|
110
|
|
250
|
575
|
180
|
720
|
210
|
|
300
|
640
|
200
|
820
|
330
|
|
350
|
645
|
225
|
860
|
380
|
|
400
|
970
|
750
|
950
|
350
|
