法蘭連接鋼制截止閥引用標準：
設計與制造：GB12235
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JB/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092

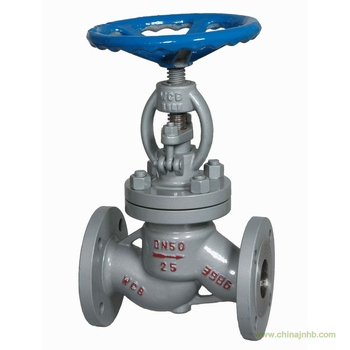

法蘭連接鋼制截止閥產品用途：
法蘭連接的截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
法蘭連接鋼制截止閥產品結構特點：
1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
法蘭連接鋼制截止閥主要零件的材料說明：
|
閥 體
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
閥 蓋
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
支 架
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
閥 瓣
|
2Cr13
|
316
|
Cr5Mo
|
304
|
|
閥 桿
|
2Cr13
|
316
|
25Cr2MoV
|
304
|
|
閥 座
|
25
|
316
|
304
|
304
|
|
密封環
|
304、增強柔性石墨
|
|
填 料
|
增強柔性石墨
|
|
閥桿螺母
|
ZCuA110Fe3
|
