公稱通徑
|
D1
|
N-Φ
|
D
|
H1
|
H2
|
W1
|
W2
|
|
50
|
125
|
4-18
|
165
|
103
|
13
|
42.5
|
34.6
|
|
65
|
145
|
4-18
|
185
|
113
|
13
|
46
|
37
|
|
80
|
160
|
8-18
|
200
|
115
|
13
|
46
|
37
|
|
100
|
180
|
8-18
|
229
|
135.5
|
13
|
56
|
47
|
|
125
|
210
|
8-18
|
257
|
165
|
15
|
69
|
57
|
|
150
|
240
|
8-22
|
285
|
177
|
19
|
72
|
62
|
|
200
|
295
|
8-22
|
343
|
210
|
21
|
85
|
69
|
|
250
|
350
|
12-22
|
411
|
242
|
22
|
109
|
95.5
|
|
300
|
400
|
12-22
|
490
|
302
|
26
|
133
|
116.5
|
|
350
|
460
|
16-22
|
530
|
300
|
25.5
|
127
|
113
|
|
400
|
515
|
16-27
|
600
|
318
|
32
|
166.4
|
160
|
|
450*
|
565
|
20-27
|
630
|
370
|
35
|
179
|
171
|
|
500*
|
620
|
20-27
|
696
|
410
|
34
|
189.5
|
180
|
|
600*
|
725
|
20-30
|
813
|
480
|
43
|
210
|
201
|
|
單位為毫米
|

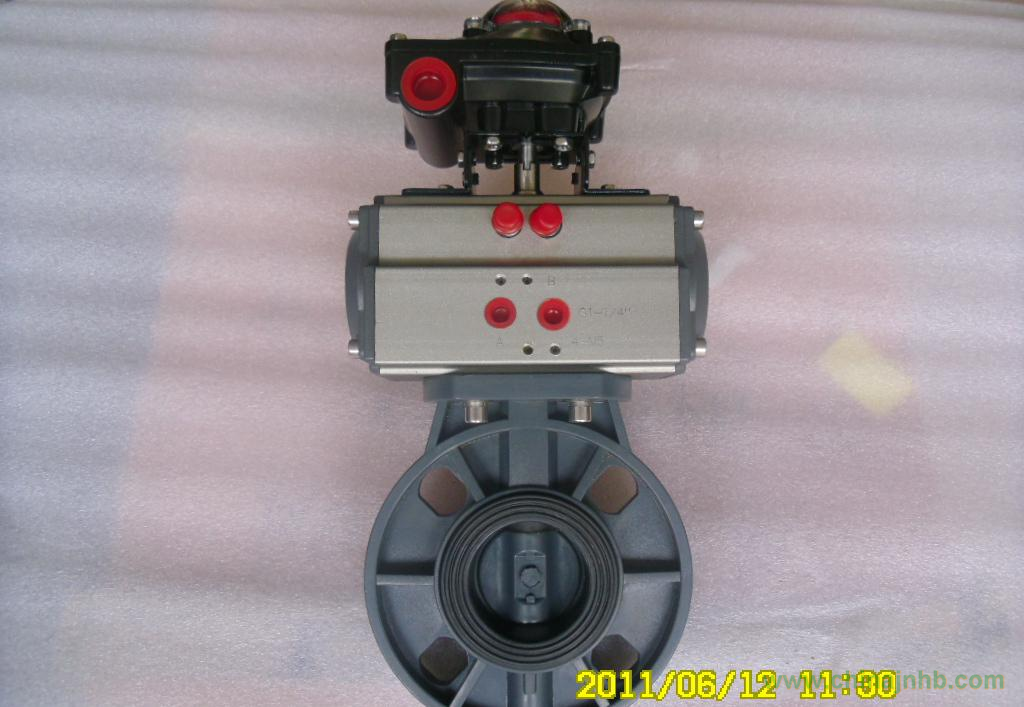

PVC對夾式氣動塑料蝶閥應用領域：
東洋PVC對夾式氣動塑料蝶閥閥體采用聚丙烯PVC,UPVC、RPP、PVDF、CPVC等材料，PVC對夾式氣動塑料蝶閥耐化學性非常好，對一般的酸、有機溶劑的抵抗性好，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
東洋PVC對夾式氣動塑料蝶閥主要性能參數：
1.氣動塑料蝶閥氣缸類型：GT系列，aero2系列及AT系列（可選）。
2.氣動塑料蝶閥作用方式：雙作用活塞式、單作用彈簧復位式。
3.氣動塑料蝶閥氣源壓力：0.4～0.8Mpa(4～8bar)
4.氣動塑料蝶閥工作介質：干燥、清潔不含腐蝕性氣體
5.氣動塑料蝶閥工作溫度：-20°C～55℃(環境溫度)，其他溫度請具體咨詢。
6.氣動塑料蝶閥動作范圍：0～90°±5°
7.氣動塑料蝶閥接口對夾：G1/8",G1/4"，其他規格請具體咨詢。
8.氣動塑料蝶閥殼體材質：GT/aero2/AT系列默認鋁合金，AW系列鑄鐵，其他材質請具體咨詢。
9.氣動塑料蝶閥選配附件：電磁閥，限位開關，氣源處理元件，手動操作器及閥門定位器等。
東洋PVC對夾式氣動塑料蝶閥配套閥體主要技術參數：
1.氣動塑料蝶閥閥門類型：對夾式蝶閥，法蘭蝶閥。
2.氣動塑料蝶閥閥門型號：D371X-10S、D371X-10U等。
3.氣動塑料蝶閥連接方式：對夾式，法蘭等。
4.氣動塑料蝶閥公稱壓力：0.6～1.0Mpa。
5.氣動塑料蝶閥公稱通徑：DN15～DN400
6.氣動塑料蝶閥閥體材質：PVC,UPVC，PPR，CPVC，PVDF等。
7.氣動塑料蝶閥密封材料：PTFE、EPDM等。
8.氣動塑料蝶閥適用溫度：≤55℃，70℃，95℃，150℃不同殼體材質適用溫度不同。
9.氣動塑料蝶閥適用介質：水及一般腐蝕性介質等。
東洋PVC對夾式氣動塑料蝶閥系列產品關鍵詞：
PVC對夾式氣動塑料蝶閥、氣動全塑蝶閥、氣動耐酸耐腐蝕塑料蝶閥、氣動一體式三通塑料蝶閥、氣動對夾式塑料蝶閥、氣動承插焊塑料蝶閥、氣動內螺紋塑料蝶閥、氣動軟密封塑料蝶閥、常閉型氣動塑料蝶閥、常開型氣動塑料蝶閥等。
東洋PVC對夾式氣動塑料蝶閥其他說明：
欲了解東洋PVC對夾式氣動塑料蝶閥計制造標準、PVC對夾式氣動塑料蝶閥性能參數、PVC對夾式氣動塑料蝶閥技術參數、PVC對夾式氣動塑料蝶閥用介質說明、PVC對夾式氣動塑料蝶閥連接尺寸、PVC對夾式氣動塑料蝶閥結構長度、PVC對夾式氣動塑料蝶閥法蘭標準、PVC對夾式氣動塑料蝶閥材質配置說明、PVC對夾式氣動塑料蝶閥價格、UPVC對夾式氣動塑料蝶閥安裝調試及維護說明等信息，請致電本公司或者在線咨詢。
UPVC對夾式氣動塑料蝶閥訂貨說明（需提供參數）：
1.執行器作用方式及氣缸類型：作用方式（雙作用、單作用），氣缸類型（GT/aero2/AT/AW）。
2.閥體參數信息：管道介質、溫度、壓力、口徑、連接方式及閥體材質。
3.所需氣動附件（可選）：電磁閥，限位開關，氣源處理元件，手動操作器及閥門定位器等。
