1.
型號： CQL—100
2.
工作室尺寸（D×W×H）： 450×450×500
3. 溫度范圍：15℃～65℃
4. 溫度均勻度：≤2℃
5. 溫度波動度：±0.5℃ /H
6. 溫度偏差：≤±2℃
7. 濕度范圍：45%～98% R.H
8. 濕度均勻度：+2% -3% R.H
9. 升溫速率：0.7-1.0℃/min
10.降溫速率：常溫降至15℃ ≤ 20 min （非線性）
11.時間設定范圍：0～999 小時
12.臭氧濃度：0～500PPhm
13.樣架轉速：1r/M（可調）
14.夾具伸長率： 5%～35%
15.總功率：3.5KW
16.電源電壓：AC 220V
四、結構設計簡介

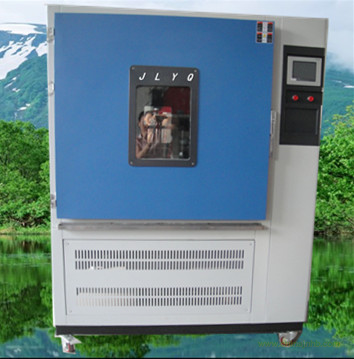

本臭氧老化試驗設備外殼選用優質A3鋼板材料，外殼表面進行噴塑處理，美觀，平整。顏色搭配協調，線條流暢。內膽SUS304不銹鋼，設計成在工作時是一個密閉無直接光照，可安置試樣進行老化試驗的空間，能恒定控制試驗溫差±2℃。室內的樣品架，夾具和導管等附件都采用不易被臭氧分解，和影響臭氧濃度的不銹鋼、鋁等材料制成。動態樣品架的拉升高度，頻率及幅度均可調節。樣品架可以360度旋轉，轉速可調。
箱門合理的位置設置一個透明窗口，用以觀測室內試樣的變化。觀察窗采用多層中空鋼化玻璃,具有透明、隔熱、不易產生蒸汽結霜等優點。
設備的內膽與外殼之間的夾層采用高密度玻璃纖維棉填滿，確保箱體不會因溫度傳導而
導致溫度波動過大，使樣品在試驗過程中溫度一直保持恒定。
設備采用長軸風扇電機進行攪拌，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫度均勻并一直保持穩定。
箱體的門與箱體之間采用雙層耐高溫之高張性密封條，以確保測試區。采用無反作用門把手，操作更容易。在箱體的左側面合理的位置設置一個或多個測試孔，可以外接測試電源線或信號線，孔徑或孔數的安排需使用方指示。
機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，最后將腳輪固定。
五、加熱和制冷系統
1. 采用遠紅外鎳合金高速加溫電熱絲；
2. 完全獨立系統，不影響低溫試驗及臭氧老化試驗；
3. 溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益；
4.
壓縮機：法國泰康 1套；
5.
制冷方式：風冷；
6.
制冷劑：R22；
7.
全系統管路均作通氣加壓48H撿漏測試；
8.
加溫、降溫系統完全獨立；
9.
內螺旋式冷媒銅管；
10.斜率式蒸發器；
11.干燥過濾器、冷媒流量視窗、修理閥、油分離器、電磁閥、貯液筒均采用進口原裝件。
六、控 制 系 統
1.
設備韓國進口“880” 溫濕度、濃度三路顯示輸出控制器進行控制， 5.7寸彩色觸摸屏程控儀，超大畫面，操作簡單，程式編輯容易，帶R232通訊口；觸控式設定、數位及直接顯示，控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益。
2.
設備的時間控制器控制試驗所需的時間，操作簡單。當設備運行到達設定時間時，自動停止試驗，并自動進入平衡狀態降溫。
3.
精度：0.1℃(顯示范圍)；
4. 解析度：±0.1℃；
5. 感溫傳感器：PT100鉑金電阻測溫體；
6. 控制方式：熱平衡調溫調濕方式；
7.
溫濕度控制采用P . I . D＋S.S.R系統同頻道協調控制；
8. 具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；
9. 控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示；
10.具有10組程式、每組100段、每段可循環999步驟的容量，每段時間設定值為99小時59分；
11.
資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機；
12.
具有RS-232或RS-485通訊界面，可在電腦上設計程式，試驗過程并執行自動開關機、打印曲線、數據等功能；
13.控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使壽命更長久）；
14.控制精確、平穩，長期運轉不漂移；
15.1s ~999h、m、S可任意設定噴停時間；
16.可任意設定程序或定值試驗—轉臺、拉伸、溫度、濕度、濃度、臭氧等自由設定；
17.保護功能有整體設備超溫、缺水、超壓、設備定時；
七、保 護 系 統
1.
整體設備超溫；
2.
整體設備過載；
3.
制冷機組超壓；
4.
整體設備定時；
5.
其它還有漏電、運行指示，故障報警后自動停機等保護。
八、設備使用條件
1.
環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）
2.
環境濕度：≤85%
3.
電源要求：AC 220V
4.
預裝容量：4.5KW
