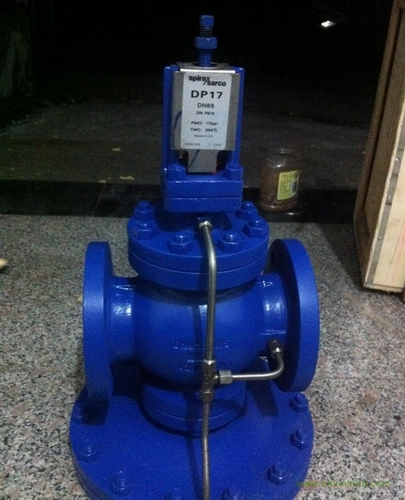

斯派莎克DP17蒸汽減壓閥片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
DP17先導式蒸汽減壓閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
斯派莎克DP17蒸汽減壓閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
WCB
|
|
閥座
|
2Cr13
|
|
閥瓣
|
2Cr13
|
|
閥桿
|
2Cr13
|
|
膜片
|
316
|
|
調節彈簧
|
60Si2Mn
|
|
主閥彈簧
|
50CrVA
|
斯派莎克DP17蒸汽減壓閥主要技術參數和性能指標
|
公稱壓力
|
PN25
|
|
PMA最高允許壓力
|
26barg
|
|
TMA最高允許溫度
|
350℃
|
|
TMI最低允許溫度
|
0℃
|
|
PMO最大工作壓力*
|
17barg
|
|
TMO最大工作溫度
|
285℃
|
|
出口壓力范圍
|
0.2-1.7
|
在飽和蒸汽條件下
斯派莎克DP17蒸汽減壓閥流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
Cv
|
2.5
|
5.5
|
8.1
|
12.0
|
17.0
|
28.0
|
斯派莎克DP17蒸汽減壓閥連接尺寸（近似值）
|
DN
|
Rc
|
L
|
H1
|
H
|
D
|
|
15
|
1/2
|
147
|
221
|
133
|
185
|
|
20
|
3/4
|
154
|
224
|
136
|
185
|
|
25
|
1
|
160
|
235
|
145
|
207
|
|
32
|
1-1/4
|
180
|
236
|
156
|
207
|
|
40
|
1-1/2
|
200
|
238
|
176
|
255
|
|
50
|
2
|
230
|
246
|
183
|
255
|
