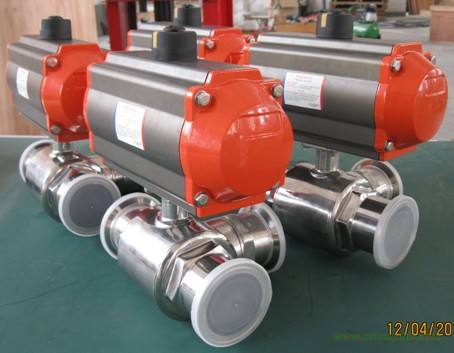

氣動卡箍衛生級三通球閥概述：
氣動卡箍三通衛生級球閥Q684F/Q6845F全部鋼件采用耐酸不銹鋼材料，運用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥門，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動L型卡箍三通球閥Q684F主要用來切換介質流向，使相鄰90°的流道接通。氣動T型快裝三通球閥Q685F主要用于介質合流或分流，也可以用于切換流向。
氣動衛生級三通球閥原理：
氣動快裝衛生級三通球閥Q684F/Q685F通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。密封圈為全封閉式緊緊包裹住閥球，無空間和死角，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。兩端為卡箍連接方便拆卸、清洗、維修。氣動衛生級三通球閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
氣動快裝衛生級三通球閥參數：
|
公稱通徑
|
15～102mm
|
|
公稱壓力
|
PN1.6MPa
|
|
閥軸材質
|
不銹鋼
|
|
閥體材質
|
304/316/316L不銹鋼
|
|
球體材質
|
304/316/316L不銹鋼
|
|
閥座密封
|
PTFE
|
|
溫 度
|
PTFE≤180℃
|
|
連接方式
|
快裝式、焊接式、螺紋式
|
|
型號
|
Q684F-16P/R，Q685F-16P/R
|
|
特點
|
安全衛生，密封好、使用壽命長
|
氣動衛生級三通球閥執行機構：
氣動執行器有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端的調節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
