歐電閥門生產：不銹鋼法蘭閘閥、明桿閘閥、低溫閘閥、暗桿閘閥、美標閘閥、日標閘閥、德標閘閥、高溫高壓閘閥、焊接閘閥、法蘭閘閥等系列
Z41W-10P/16P/25P-40P/64P/150LB/300LB/600LB/10K/20K
歐電閥門不銹鋼法蘭閘閥的型號代碼詳情:
閥門類型代號：Z表示閘閥；
連接形式代號：4表示法蘭連接;
結構形式代號：1表示單閘板
密封面材料代號：H表示不銹鋼、W表示直接加工、Y表示硬質合金;
閥體壓力代號：150表示美標磅級壓力。
美標不銹鋼法蘭閘閥相關型號：Z41W-150LB、Z41W-300LB、Z41H-300LB、Z41W-600LB、Z41H-600LB
工作溫度：-160~550
類型：直通式
介質：水，油品，蒸汽，硝酸類等 空氣、氮氣、氨等。
外型：重型/中型

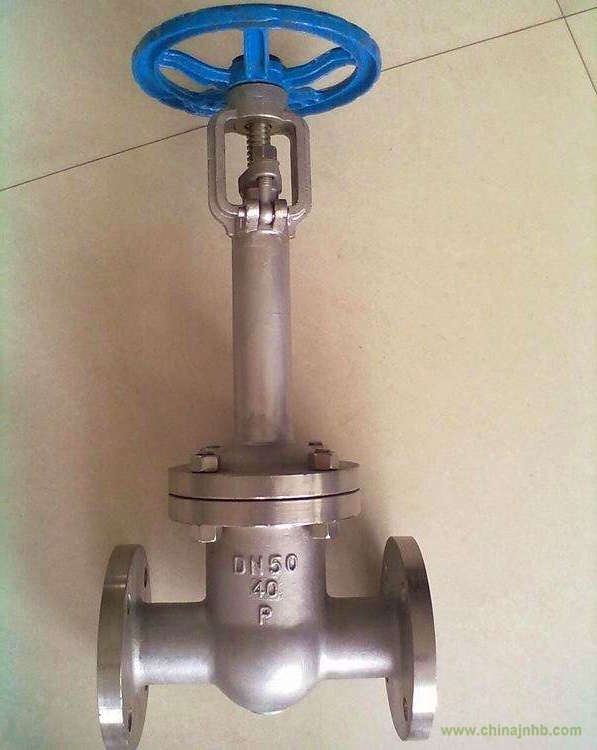

美標鑄鋼法蘭閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥（ 亦叫明桿閘閥）。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?br />
美標不銹鋼法蘭閘閥設計規范：
設計與制造 Design and Manufacture 結構長度
Face to face/ End to end 法蘭尺寸
FlangeDimension 對焊連接尺寸
Butt welding dimension 壓力-溫度Pressure Temperature Lating 試驗-檢驗Inspection and Test
600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 598
6D 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 6D
設計與制造 Design and Manufacture 結構長度
Face to face/ End to end 法蘭尺寸
FlangeDimension 對焊連接尺寸
Butt welding dimension 壓力-溫度Pressure Temperature Lating 試驗-檢驗Inspection and Test
600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 598
6D 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 6D
設計與制造 Design and Manufacture 結構長度
Face to face/ End to end 法蘭尺寸
FlangeDimension 對焊連接尺寸
Butt welding dimension 壓力-溫度Pressure Temperature Lating 試驗-檢驗Inspection and Test
600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 598
6D 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 6D
設計與制造 Design and Manufacture 結構長度
Face to face/ End to end 法蘭尺寸
FlangeDimension 對焊連接尺寸
Butt welding dimension 壓力-溫度Pressure Temperature Lating 試驗-檢驗Inspection and Test
600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 598
6D 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 6D
