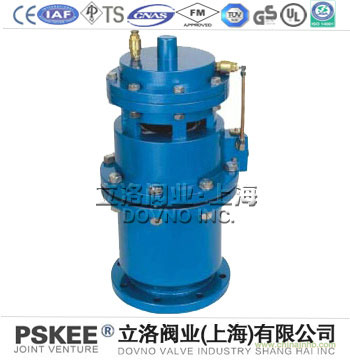

【全壓高速排氣閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『QSP全壓高速排氣閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列全壓高速排氣閥。
|
全壓高速排氣閥簡述：
|
|
全壓高速排氣閥在結構性能上優越，對于管道中的氣體，無論是多段水柱，氣柱相間; 氣缸式排氣閥在有壓無壓均可連續高速排出管道，浮球不頂在排氣口上，不存在卡壞問題，少量氣體可通過微孔排出，管道出現負壓時可注氣，防氣染并緩沖水錘升壓，解除新建管路試車之險，排氣之難，減少城市管網爆管事故，減阻節能，減少壓力震蕩，提高整個供水系統及各種設備的安全可靠性。
|
|
|
|
全壓高速排氣閥應用：
|
|
全壓高速排氣閥采用法蘭連接，適用于壓力為1.0~1.6Mpa，工作溫度≤100℃的電廠循環水管道、水庫取水工程、電廠輸水管道化工、自來水公司輸水管等各種工礦的管路上，吸氣和排氣。
|
|
|
|
全壓高速排氣閥作用原理：
|
|
全壓高速排氣閥由下閥體，中閥體，浮筒，浮筒桿，閥芯，蓋板，活塞桿，膜片及閥蓋等組成的全壓高速排氣閥，其特征是通過銷軸與浮筒鉸接的浮筒桿可繞主軸轉動，并由此實現通過浮筒升降控制閥芯的升降啟閉，即當浮筒下降（閥體里充滿氣體）時，閥芯上升，打開小閥口，并關閉小排氣帽上的排氣口，使氣體通過導管進入液壓罐內，當浮筒在浮力作用下上升時候，閥芯下降，關閉小閥口，同時打開排氣帽上的排氣口，使液壓罐通過導管，直通大氣泄壓，且當浮筒下降，液壓缸內充滿氣體時，閥門上的大排氣口自動關閉。當水泵停止，管內水流空時或遇到管內產生負壓時，吸入空氣，確保管線安全。
|
|
|
|
全壓高速排氣閥安裝位置：
|
1、水泵出口，逆止閥之前的橫管上，在水泵啟動時排氣，停車時呼氣。
2、管路下坡處的橫管上。
3、當水泵停止時，可能造成真空或負壓處。
4、長距離管線中，每隔1-1.5公里處的橫管處。
5、橫管的最高處，立管的頂端。
|
|
|
|
全壓高速排氣閥結構圖：
|
|
|
|
|
全壓高速排氣閥外形尺寸表：
|
|
型號
|
DN
|
D
|
D1
|
D2
|
Z-Φd
|
L
|
H
|
|
QSP-1.0
|
15
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
20
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
25
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
32
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
40
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
50
|
195
|
160
|
135
|
4-18
|
300
|
620
|
|
80
|
195
|
160
|
135
|
8-18
|
500
|
620
|
|
100
|
215
|
180
|
155
|
8-18
|
500
|
620
|
|
150
|
280
|
240
|
210
|
8-23
|
620
|
740
|
|
200
|
340
|
295
|
266
|
8-23
|
620
|
780
|
|
250
|
395
|
350
|
319
|
12-23
|
620
|
820
|
|
300
|
445
|
400
|
370
|
12-23
|
620
|
850
|
|
400
|
565
|
515
|
480
|
16-25
|
700
|
910
|
|
|
|
|
全壓高速排氣閥安裝注意事項：
|
1、排氣閥應豎直安裝在橫管上。
2、為方便于維修，排氣閥的下方應安裝一只隔離閥。
3、排氣閥不得安裝于強酸或強堿的環境中。
4、通天排氣閥應該采取防凍措施，一般需砌窯井加以保護及防凍。
|
QSP全壓高速排氣閥是國內目前最先進的氣缸式排氣閥，在結構性能上完全超越了普通高速(雙口)排氣閥和復合式雙口排氣閥，應用于電廠循環水管道、水庫取水工程、電廠輸水管道化工、自來水公司輸水管等各種工礦的管路上，吸氣和排氣。
