【彌合型防水錘空氣閥】上海PSKEE品牌生產廠家，全方面介紹『MSP4X彌合型防水錘空氣閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及空氣閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的MSP4系列防水錘空氣閥。

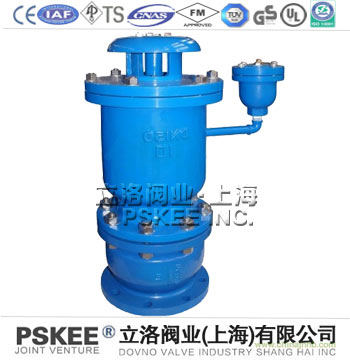

彌合型防水錘空氣閥產品簡述：
MSP4X彌合型防水錘空氣閥是本公司專用防水錘管道當中設計的一款產品，其主要由卷簾式空氣閥、快速空氣閥、復合式空氣閥外加緩沖塞閥組成，彌合型水錘空氣閥應用在項目當中能夠通過快速排氣防止管道內水錘的產生，并且在負壓時吸入空氣，有效的保護管道及閥門的運行安全，電廠、電站、自來水公司應用廣泛。
彌合型防水錘空氣閥產品特點：
1、產品適應能力強，在水力管道當中都能應用，并且免維護
2、閥門的密封性能好，采用優質的丁晴橡膠密封，不會產生泄漏狀況
3、閥門的閥體可以根據客戶的要求噴涂樹脂，使其符合飲用水系統標準
4、此產品制造符合《CJ/T217-2005市政建設》標準的要求，并且排氣量大
5、通過底部的緩沖塞閥有效的保證閥門不會水錘的沖擊，使其不管在什么樣的工況下都能夠快速排氣。
彌合型防水錘空氣閥產品作用：
1、應用在項目當中能夠快速、大量的排除管道內的空氣，采用雙層設計能夠有效的防止沖擊，適應能力更強。
2、當管道內注滿水時，主空氣閥會封住，積氣通過微量空氣閥排出。微量空氣閥采用卷簾密封式結構，能快速的排氣快速密封，減少了被雜物堵塞的可能性，同時具有自凈功能。
3、快速的吸氣：當管道內因?yàn)橐馔馇闆r管道內產生負壓，能夠快速吸氣保護管道內平衡，不會存在負壓。
彌合型防水錘空氣閥外形尺寸圖：
彌合型防水錘空氣閥外表尺寸表：
|
公稱通徑DN
|
D
|
D1
|
D2
|
Φ
|
H
|
Z-Φd
|
|
50
|
115
|
85
|
68
|
195
|
320
|
4-14
|
|
65
|
160
|
125
|
100
|
195
|
320
|
4-18
|
|
80
|
195
|
160
|
135
|
242
|
375
|
4-18
|
|
100
|
215
|
180
|
155
|
260
|
395
|
8-18
|
|
150
|
280
|
240
|
210
|
345
|
500
|
8-23
|
|
200
|
335
|
295
|
265
|
425
|
600
|
8-23
|
|
250
|
390
|
350
|
320
|
500
|
680
|
12-23
|
|
300
|
440
|
400
|
368
|
606
|
780
|
12-23
|
|
350
|
500
|
460
|
425
|
650
|
860
|
16-23
|
|
400
|
565
|
515
|
485
|
740
|
940
|
16-25
|
彌合型防水錘空氣閥作用原理：
防止斷流彌合水錘空氣閥，它涉及一種空氣閥。本發明解決了現有的空氣閥進氣量不足，易產生斷流彌合水錘的問題。本發明的浮球托板與閥體的內壁連接，浮球托板上開有過孔，浮球托桿插裝在過孔內，浮球托桿的上端固定安裝有浮球，浮球的安裝位置與第一閥口相對應，浮球用于控制第一閥口的開合，彈簧托板與閥體的內壁固定連接，彈簧導向桿的下端與彈簧托板固定連接，彈簧導向桿的上端固定安裝在第二閥蓋上，堵盤套裝在彈簧導向桿上，堵盤的安裝位置與第二閥口相對應，彈簧的上端與堵盤固定連接，彈簧的下端與彈簧托板固定連接，彈簧套裝在彈簧導向桿上，彈簧用于控制堵盤的上下運動，堵盤用于控制第二閥口的開合。本發明尤其適用于長距離輸水管線中。
彌合型防水錘空氣閥安裝位置：
1、陡峭斜坡的最高點。
2、管道的水柱分離點。
3、長距離水平管線每隔400-800M安裝一只空氣閥。
4、為保證使用效果，空氣閥安裝時必須垂直管線向上安裝。
5、在空氣閥下面加裝緩沖塞閥。在管線注滿水情況下，因管道壓力大，當水流到達管道開 孔處，此時管道壓力聚集在空氣閥底端，在沒有安裝緩沖塞閥時，過大的水流壓力會對空氣閥里面的部件產生破壞，進而發生諸如空氣閥漏水、不排氣等現象.
