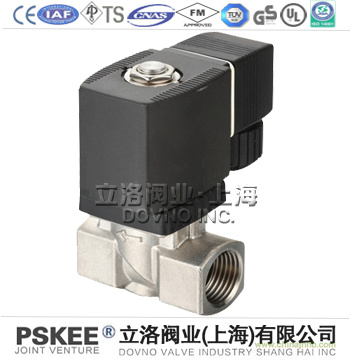

【ZCC-1零壓啟動電磁閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『ZCC-2零壓啟動電磁閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列零壓啟動電磁閥。
|
ZCC系列零壓啟動電磁閥簡述：
|
分步直動零壓啟動電磁閥它的原理是一種直動和先導相結合，通電時，電磁閥先將輔閥打開，主閥下腔壓力大于上腔壓力而利用壓差及電磁力的同時作用把閥門開啟；斷電時，輔閥利用彈簧力或介質壓力推動關閉密封件，向下移動關閉閥口。
零壓啟動電磁閥特點：在零壓差或約有一定壓力時也能可靠工作，一般工作壓差不超過0.6MPa，但電磁頭功率及體積較大，要求豎直安裝。
|
|
|
|
ZCC系列零壓啟動電磁閥特點：
|
·分步直動型，零壓差啟動
·動作靈敏度高
·密封材質NBR、EPDM、FPM 多種可選
·線圈耐溫180℃，可持續通電
·設計緊湊，精巧美觀
·溫升低，無噪音
·動作響應迅速，高頻率
|
|
|
|
ZCC系列零壓啟動電磁閥技術參數：
|
|
技術參數
|
|
動作方式
|
分步直動型
|
|
控制方式
|
常閉
|
|
適用介質
|
中性介質，氣態或液態流體
|
|
黏度
|
≤ 21mm2/s
|
|
閥體材質
|
黃銅
|
|
密封材質
|
NBR（標準），F(xiàn)PM、EPDM（可選）
|
|
標準電壓
|
AC220V（50/60Hz）；DC24V（0Hz）
|
|
電壓變化
|
±10%
|
|
防護等級
|
IP65
|
|
安裝
|
線圈朝上
|
|
|
|
|
ZCC系列零壓啟動電磁閥外形結構尺寸表：
|
|
|
通徑 DN
|
內螺紋接口
|
外形尺寸Size
|
|
G
|
L
|
H
|
H1
|
W
|
|
6-8
|
1/4
|
50
|
85
|
71
|
38
|
|
10
|
3/8
|
50
|
85
|
71
|
38
|
|
15
|
1/2
|
50
|
85
|
71
|
38
|
|
20
|
3/4
|
60
|
96
|
80
|
44
|
|
25
|
1
|
83
|
131
|
111
|
65
|
|
|
|
ZCC系列零壓啟動電磁閥詳細說明：
|
|
操作方法
|
常閉
|
通電打開、斷電關閉
|
|
參數↓型號→
|
ZCC-1·ZCC-2
|
|
介質溫度
|
1型：≤90℃·2型：≤150℃
|
|
1型
|
水、柴油、空氣、煤氣天然氣、乙二醇等常溫液體或氣體
|
|
熱水、熱油、熱空氣、焦?fàn)t煤氣等中溫液體或氣體
|
|
|
|
通徑
|
08
|
10
|
15
|
20
|
25
|
|
連接尺寸（G）
|
1/4
|
3/8
|
1/2
|
3/4
|
1
|
|
壓力（Mpa）
|
0~1.0
|
|
功率
|
AC：15W、DC：18W
|
AC:15W、DC：32W
|
|
電壓偏差
|
允許波動±10%
|
|
閥體
|
鍛壓黃銅，不銹鋼
|
|
1型：丁晴像膠NBR·2型：氟像膠FKM
|
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
內螺紋
|
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V 其余根據要求
|
|
特殊選配
|
BZCC防爆電磁閥
|
|
防爆等級：ExmI/IIT4(澆封型）、dIIBT4、dIICT5(含氫氣）
|
|
|
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|
備注
|
壓差小于0.05Mpa時，請選用直動式結構
|
|
|
ZCC系列零壓啟動電磁閥應用于發動機、柴油機、焊接切割、鍋爐燃燒器、酒店設備、清洗設備、電子秤、軍工裝備、機械制造等行業。
說明 ：介質含有雜質，電磁閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
ZCC系列電磁閥型號表示：BZCC-1，B：防爆；ZCC-T：黃銅，ZCC-P:不銹鋼零壓啟動電磁閥。
|
