【ZCW零壓?jiǎn)?dòng)電磁閥】上海PSKEE品牌生產廠家，立洛閥業全方面介紹『ZCW零壓?jiǎn)?dòng)電磁閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及電磁閥產品說明書；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列直動式電磁閥。
|

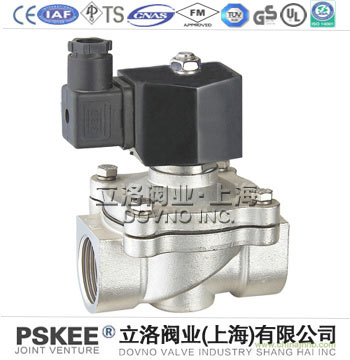

ZCW零壓?jiǎn)?dòng)膜片電磁閥簡述：
|
|
零壓?jiǎn)?dòng)電磁閥用于純凈氣體流體、尤其是空氣、自來水、瓦斯、煤氣、柴油、低壓蒸汽、熱水管路的自動控制；廣泛應用于洗滌設備、生物制藥、制冷、暖通空調、自來水廠及環保水處理等行業，是自動化控制工程、項目改造及設備配套的首選產品。
|
|
|
|
ZCW零壓?jiǎn)?dòng)膜片電磁閥詳細說明：
|
閥體材質：鍛造黃銅 、不銹鋼SS304 可提供SS316
環境溫度：-10～65℃
密封材料：丁腈橡膠NBR(-5 ～80℃) 可選配三元乙丙膠EPDM(介質溫度-10～130℃);
氟橡膠VITON (介質溫度-10～120℃);硅橡膠(VMQ介質溫度 -10～130℃)
工作電壓：AC220V/110V 50/60Hz DC24V DC12V 。 其它電壓可以定制。
電壓波動：AC220V/110V -15%～+10% 36V以下電壓允許波動±10%
線圈參數：防水等級：鐵殼線圈IP54 塑封線圈IP65 絕緣等級：鐵殼線圈B級 塑封線圈H級
|
|
|
|
ZCW零壓?jiǎn)?dòng)膜片電磁閥特點：
|
·分布直動膜片式
·零壓?jiǎn)?dòng)，流量大，零泄漏
·應用廣泛，價格實惠
·德國工藝，出口系列，品質可靠
|
|
|
|
ZCW零壓?jiǎn)?dòng)膜片電磁閥技術參數：
|
|
操作方式
|
常閉
|
通電打開、斷電關閉
|
|
常開
|
通電關閉、斷電打開（型號后加"-K"表示）
|
|
參數↓型號→
|
ZCW-1·ZCW-2
|
|
介質溫度
|
1型：≤80℃·2型：≤130℃
|
|
使用介質
|
1型
|
水、柴油、空氣、煤氣天然氣等常溫液體或氣體
|
|
2型
|
熱水、熱油、熱空氣、焦?fàn)t煤氣等中溫液體或氣體
|
|
通徑
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
連接尺寸（G）
|
3/8
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
壓力（Mpa）
|
0~1.0
|
|
|
功率
|
AC：18W、DC：28W
|
AC：35W、DC：60W
|
|
電壓偏差
|
允許波動±10%
|
|
材 料
|
閥體
|
鍛壓黃銅、不銹鋼
|
|
密封
|
丁晴像膠NBR·氟像膠FKM·特制：硅橡膠(食品級)PSI
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
內螺紋
|
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V·其余根據要求
|
|
特殊選配
|
BZCW防爆電磁閥
|
ZCW-P
|
|
防爆等級:ExmI/IIT4、dIIBT4、dIICT5（含氫氣）
|
不銹電磁閥
|
|
安裝提示
|
優先采用線圈豎直向上，亦可根據需要安裝
|
|
|
|
|
ZCW零壓?jiǎn)?dòng)膜片電磁閥安裝尺寸：
|
|
|
通徑
|
A
|
B
|
C
|
D
|
|
10
|
68
|
56
|
117
|
104
|
|
15
|
68
|
56
|
117
|
104
|
|
20
|
73
|
56
|
123
|
106
|
|
25
|
100
|
74
|
135
|
114
|
|
32
|
110
|
85
|
154
|
129
|
|
40
|
120
|
90
|
162
|
134
|
|
50
|
154
|
115
|
185
|
151
|
|
|
