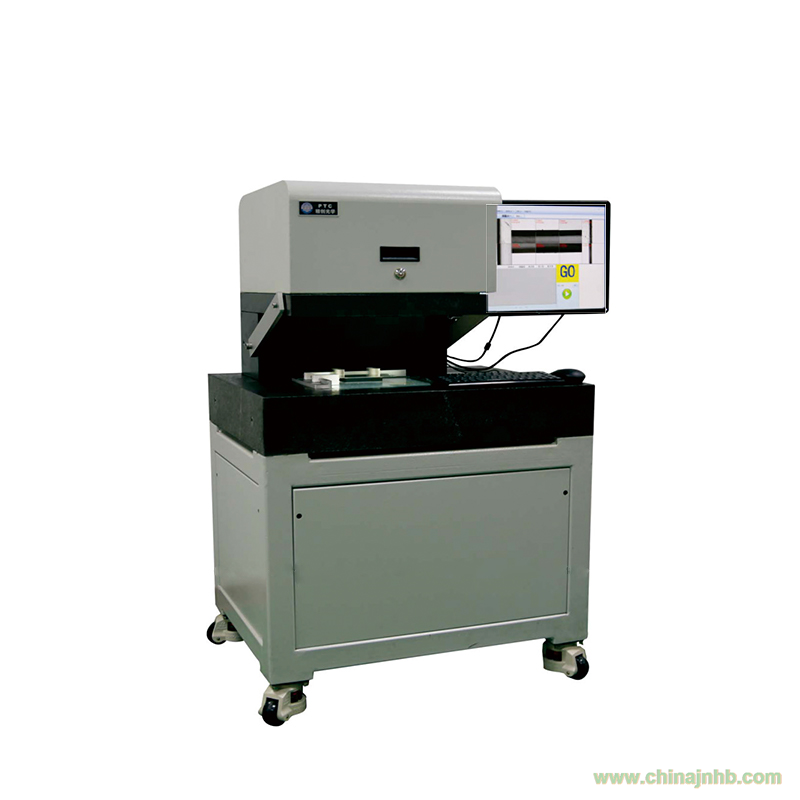

PDSM-2快速二次元通過顯微放大原理進行高精度、快速的平面工件尺寸測量。通過適當增減相機的數量，可以對平面工件的關鍵特征點之間的平面位置關系進行精密測量。同時，使用計算機進行數據測量，便于測量數據的管理。
一. 設備特點
大理石底座結構，擁有良好的穩定性。
高分辨率工業相機，擁有高品質的測量畫面。
采用專用LED平行光源。
快速進行平面工件（主要是手機蓋板玻璃）的尺寸測量。
電腦自動保存數據，便于品質管理。
實現連續測量的同時并根據設置區間自動判斷合格/不合格。
在連續測量時系統自動保存測量的數據，并累計測量數目（合格數目/不合格數目）
可自由增減相機數目（1-10），只對必要的關鍵點進行測試節省測量時間。
可以方便、快速的調整測量區域以應對不同尺寸玻璃測量工作的快速切換。
可額外付費選配網格標準片，使用網格校準片確保設備的絕對精度。
二、技術參數：
|
項目
|
參數
|
|
測量范圍
|
長124~200nm 寬60~142mm 厚度0.5~2mm
|
|
重復測量精度
|
±5微米
|
|
樣品固定后4小時數據波動
|
<5微米
|
|
測量對象
|
平面工件（手機蓋板玻璃）
|
|
光源
|
專用LED平行光源
|
|
電腦
|
DELL或其他品牌電腦
|
|
分析軟件
|
特制軟件
|
|
尺寸（本體）
|
800×600×1265mm
|
|
重量（本體）
|
大約330Kg
|
|
電源
|
AC220V 3A
|
溫度變化會影響到精密儀器的測量結果，建議客戶試用環境溫度變化在2攝氏度范圍之內。
