現在在市場上電纜槽盒的材料想型號很多，所以人們選擇的時候不知道選擇哪一種較好。

有著劣質的材料混在里邊人們有可能就購買了，給客戶以后的使用帶來很大的麻煩。

下面讓小編來給大家介紹一下電纜槽的諸多特點吧。

一、材質分類：

1.玻璃鋼拉擠電纜匯線橋架

2.復合環氧樹脂電纜匯線橋架

3.鋼制電纜匯線橋架（電鍍鋅、熱鍍鋅、噴塑）

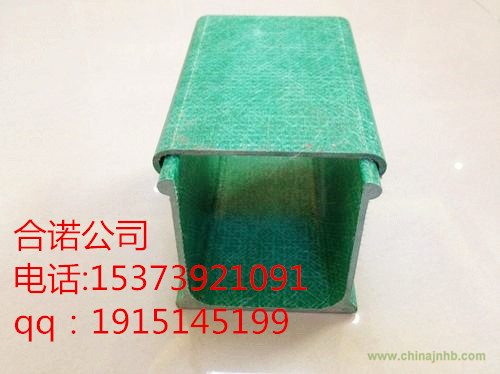

4.玻璃鋼電纜管箱

二、結構種類：

（1）槽式系列 （2）梯級式系列 （3）托盤式系列

三、適用范圍

電纜匯線橋架適用于電壓在10千伏以下的電力電纜及控制電纜，照明配線等室內、室外、架空、電纜溝、隧道電纜的鋪設。

四、結構特點與安裝

電纜匯線橋架具有品種全，適用范圍廣，強度大、重量輕、結構合理、絕緣性能優良且造價低、壽命長、施工簡單、配線靈活、安裝標準、外形美觀等特點。

電纜橋架的安裝可因地制宜，可隨現場要求進行鋪設，如管道鋪設、樓板、梁下吊裝、室內外墻壁、梁壁、遂道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。

大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。

（1）橋架槽高度為50、100mm時每端各6只連接孔，高度為150、200mm時每端各12只連接孔。

（2）支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

（3）橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空間，以便為以后增添電纜線。

（4）隔開放設：當電力電纜和控制電纜較少時，可以在同一電纜橋架內安裝，但中間須用隔板將電力電纜和控制電纜隔開鋪設。

（5）電纜固定：電纜橋架水平鋪設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米設置固定點，垂直走向的電纜每隔1.5米設置固定點。

五、電纜在匯線橋架上的層次排列

電纜橋架層次排列應是弱電流控制電纜在 上層，一般控制電纜、低壓動力電纜、高壓動力電纜依次往下排列，此種排列有利于屏蔽干擾，適應于電纜冷卻和便于施工。

六、注意事項

（1）電纜橋架垂直架設離地面二米以內必須加蓋板保護。

（2）容易受到機械損傷的地方必須加蓋板保護。

（3）電纜橋架水平架設時，應按載荷曲線選取 佳跨距支撐，垂直架設時每隔1米—2米必須有一個固定架以保證電纜橋架的穩定。

（4）電纜由匯線橋架水平垂直引下時，應裝導板保護電纜不受損傷。

（5）在一般正常環境中，鋼制電纜橋架應有可靠接地，形成電氣通路，電纜橋架應與車間的接地線相連。

（6）在腐蝕環境中非鋼制電纜橋架，應沿電纜橋架上鋪設12×4的鋁板或12×4的扁鋼作為接地線，并與車間的接地線可靠相連。

（7）電纜橋架不允許作為人行通道和站人平臺。
