GB/T18244-2000建筑防水材料老化試驗箱
本標準規定了熱空氣老化、臭氧老化、人工氣候加速老化（氙弧燈、碳弧光燈、紫外熒光燈）的試驗方法。
本標準適用于建筑防水工程用的瀝青基卷材與涂料、合成高分子卷材與涂料等耐老化性能對比。其他建筑防水材料也可參照使用。
4. 熱空氣老化（熱空氣老化試驗箱）
4.1熱空氣老化試驗箱原理：將試驗材料置于試驗箱中，使其經受熱和氧的加速老化作用，通過檢測老化前后性能的變化，據此評價材料的耐熱空氣老化性能。
4.2 試驗裝置
4.2.1 熱空氣老化試驗箱
試驗箱應滿足下列要求:
a) 工 作 溫度:40-200℃或更高;
b) 溫 度 波動度:士1℃;
C) 溫 度 均勻性:溫度分布應符合4.3中的溫度偏差要求
d) 平 均 風速:0.5 -1.0 m /s，見附錄 B(標準的附錄);
e) 換 氣 率 10-100次/h.
f) 工 作 室:容積一般為。1^0.3m 3,室內備有安裝試件的網板或旋轉架。
4.3 試驗條件
4.3.1 試驗溫度
根據材料的使用要求和試驗?zāi)康模_定試驗溫度。瀝青荃防水材料通?？蛇x70℃、合成高分子材料
可選80℃等，在50-100℃范圍內，溫度允許偏差為士1℃;在101-200℃范圍內，溫度允許偏差為試驗
溫度的士10℃
4.3.2 試驗周期
試驗周期應根據材料特性決定，一般以某規定的眼露時間，或以性能變化至某一規定值時的曝露時
間為試驗終止時間，通?？蛇x168h或更長。
4.3.3 換氣率
換氣率可根據試樣的特性和數量選取，對于互相有影響的試樣應分別進行老化試驗，對于不能確認
試樣是否有影響，又必須同時進行試驗時，最好選用較大的換氣率。
熱空氣老化試驗箱規格及參數
|
產品名稱
|
QLH-100
|
QLH-225
|
QLH-500
|
QLH-800
|
QLH-010
|
|
內形尺寸D×W×H
|
450×450×500
|
500×600×750
|
700×800×900
|
800×1000×1000
|
1000×1000×1000
|
|
溫度范圍
|
RT+10℃～200℃、250℃、300℃
|
|
溫度波動度
|
≤±0.5℃
|
|
溫度均勻度
|
≤±2℃
|
|
溫度偏差
|
≤±1.5℃
|
|
時間設定范圍
|
0～9999小時
|
|
電源要求
|
AC220（±10%）V/50HZ AC380（±10%）V/50HZ
|
|
樣品托架（選配）
|
2塊
|
熱空氣老化試驗箱圖片
GB/T18244-2000建筑防水材料老化試驗箱
5 臭氧老化（臭氧老化試驗箱）
5.1 原理
材料在靜態拉伸變形下置于臭氧介質環境中，會受到臭氧的作用而發生變化，據此評價材料的耐臭
氧性能。
5.2 試驗裝置
人工臭氧老化試驗的裝裝置是臭氧老化儀。應具備臭氧發生器、老化試驗箱和臭氧濃度檢測等裝置。
5.2.1.1 紫外燈。
5.2.1.2 無聲放電管。
用來發生臭氧或作稀釋用的空氣，首先應通過硅膠干燥塔進行干燥，或能過活性炭進行凈化處理。
從發生器出來的含臭氧的空氣，應經過熱交換器后才輸人老化試驗箱內。
5.2.2 臭氧老化試驗箱
臭氧老化試驗箱是一個密閉的、無光照(除間歇使用的照明燈外)的箱子，是放置試樣進行老化試驗
的空間。箱內容積不小于100L,能恒定控制試驗溫差士2"C。箱室的內壁、導管和安裝試樣的框架等，應
不使用易被臭氧分解腐蝕和影響臭氧濃度的材料制成。
安裝試樣的框架應通過機械裝2在箱內旋轉，能使試樣的轉動速度保持在20^-25m m/s。試樣與含
臭氧的空氣接觸時，其長度方向要跟氣流方向墓本平行。
5. 3 試驗條件
5. 3.1 臭氧濃度
試驗采用的臭氧濃度應根據材料的耐老化程度和使用條件來選取?？蛇x用的臭氧分壓(單位:
MPa)有:
10 1士 10 .1,20 2士20.2 ,505士50.5或以上(允許偏差士10%),
注 :在 標 準狀況下，1.01M Pa臭氧分壓相當于1.00 p phm的臭氧濃度。
5.3.2 溫度
最 適 宜 的試驗溫度應為40℃士2'C。也可以根據使用環境或設備的控溫條件采用其他試驗溫度(如
30'C士2℃或23℃士2'C )，但不應高于60'C ,
不同條件的試驗所得的結果不能相互比較。
5.3.3 相對濕度
含臭氧空氣的相對濕度除特殊要求外，一般不應超過65%
5.3-4 流速或流量
通常老化試驗箱中的含臭氧空氣的流速，平均不少于8m m/s，最宜在12^-16m m/s之間，或含臭
氧空氣的流盤，即相當于每分鐘的I換A以占箱體容積的3/4為適宜。
5.3.5 伸長率
試樣的靜態拉伸條件可以選用下列一種或幾種伸長率(%):
20 士 2 ,4 0士 2,60士2,
5.3.6 試驗周期
試驗周期根據產品標準規定，通常為168h ,240h 或更長。
臭氧老化試驗箱型號及參數（型號選擇）
|
產品型號
|
QL-100
|
QL-225
|
QL-500
|
QL-010
|
|
內形尺寸D×W×Hmm
|
450×450×500
|
500×600×750
|
700×800×900
|
1000×1000×1000
|
|
外形尺寸D×W×Hmm
|
1100×870×1600
|
1150×1020×1850
|
1350×1220×2000
|
1650×1420×2100
|
|
溫度范圍
|
A:0℃～70℃、 B:RT+10℃～70℃(訂貨時說明)
|
|
濕度范圍
|
A:40%～98%R.H、B:85%～98%R.H
|
|
溫度波動度
|
≤±0.5℃
|
|
溫度均勻度
|
≤±2℃
|
|
溫度偏差
|
≤±1.5℃
|
|
濕度波動度
|
+2、-3%R.H
|
|
升溫速率
|
0.7～1.0℃/min
|
|
降溫速率
|
常溫降至10℃≤20min /非限性
|
|
臭氧濃度
|
10～1000pphm（低濃度）、 1～500PPm（高濃度） 訂貨時說明
|
|
氣體流速
|
12～16mm/S
|
|
臭氧樣架
|
靜態、動態拉伸試驗樣架
|
|
樣架轉速
|
360度旋轉樣品架（轉速1r/min）
|
|
時間設定范圍
|
0～9999小時
|
|
電源要求
|
AC380（±10%）V/50HZ 三相五線制
|

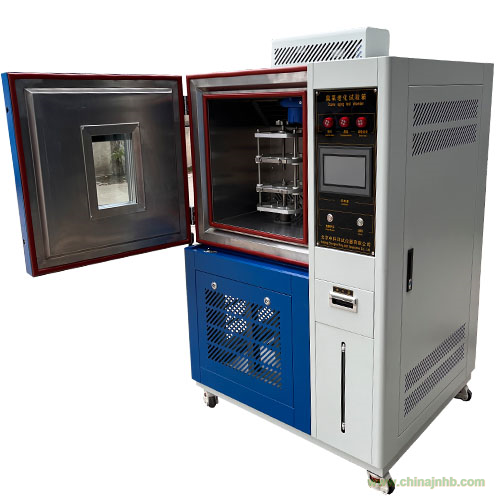

臭氧老化試驗箱產品圖片
GB/T18244-2000建筑防水材料老化試驗箱
6 人工氣候加速老化(氙弧燈)
6.1 原理
用人工的方法，模擬和強化在自然氣候中受到的光、熱、氧1濕氣、降雨為主要老化破壞的環境因素，
特別是光，以加速材料的老化。按標準檢測評定性能變化，從而獲得近似于自然氣候的耐候性。
62 試驗裝置
6.2.1 試驗箱的中心安裝光源一氙燈，箱內有一個安裝試樣架的轉鼓，設有氙燈功率、溫度、濕度、噴水
周期等指示及自控裝置，干濕球溫度自動記錄儀及計時器。箱體有一個控制循環空氣的調節器，用來調節黑板溫度和排出箱內的臭氧。根據需要，箱上還設有光照周期開關。
6.2.2 氙燈
氙燈是試驗光源，其光譜的波長從270n m以下短波紫外區，經可見光譜擴展到紅外區。氙燈發出
的輻射要經過濾光，濾掉較短的紫外光波，并盡可能濾掉紅外光波，使達到試樣表面的光譜極接近太陽光的光譜，與表4的光譜能量分布一致。建議選擇波長在290 nm至800 nm間的輻照度為550 W/m2
6.3 試驗條件
黑標準溫度:65℃士3℃，相對濕度:65%士5%。噴水時間:18m in士0.5min，兩次噴水之間的干燥間隔:102 min士0.5 min
氙弧燈老化試驗箱規格及技術參數
|
產品型號
|
SN-900
|
|
內形尺寸D×W×Hmm
|
950×950×850
|
|
外形尺寸D×W×Hmm
|
1460×1280×1950
|
|
溫度范圍
|
RT+10℃～80℃
|
|
濕度范圍
|
60%～98% R.H
|
|
黑板溫度
|
63℃～100℃±3℃
|
|
溫度波動度
|
≤±0.5℃
|
|
溫度均勻度
|
≤±2℃
|
|
濕度波動度
|
+2、-3% R.H
|
|
氙燈燈源
|
水冷式燈管
|
|
燈管功率
|
6.5KW
|
|
燈管總數量
|
2支（其中1支備用）
|
|
燈管使用壽命
|
800～1000小時
|
|
玻璃濾光罩
|
1套
|
|
降雨時間
|
0～9999min連續降雨可調
|
|
降雨周期
|
0～240min間隔（斷）降雨可調
|
|
噴水周期
|
18min/102min或12min/48min（噴水時間/不噴水時間）
|
|
淋雨水壓
|
0.12～0.15Mpa
|
|
噴水嘴孔徑
|
Ф0.8mm
|
|
加熱功率
|
2KW
|
|
加濕功率
|
1.5KW
|
|
樣品架與燈管距離
|
300～375mm
|
|
樣品試架
|
直徑800mm，360度旋轉，旋轉速率1-4轉/min
|
|
標準樣板尺寸
|
75mm×150mm標準樣板
|
|
光譜波長
|
280nm～800nm
|
|
光照周期連續可調時間
|
0～999H、M、S
|
|
輻照度
|
全光譜輻照度為550 W/m2，或者340nm處的輻照度為0.3-1.0 W/m2
|
|
電源要求
|
AC380（±10%）V/50HZ 三相五線制
|
氙弧燈老化試驗箱圖片
GB/T18244-2000建筑防水材料老化試驗箱
8 人工氣候加速老化〔熒光紫外一冷凝)
8.1 原理
材料曝露在紫外光、溫度和冷凝水等老化因素的環境中，按規定的時間檢測試樣性能的變化，據此
評價材料的耐候性。
8.2 試驗裝置
8.2.1 試驗箱
試驗箱工作室安裝兩排每排4支熒光燈，設有加熱水槽、試樣架、黑板溫度計、控制和指示工作時間
和溫度的裝置。
8.2.2 熒光燈
熒光燈分為UV-A,UV-B,UV-C,UV-D和UV-E五種類型，各種類型的熒光燈出現最大峰值輻射的波長不同。除非另有規定，一般使用UV-A340燈。熒光燈光能量輸出隨使用時間而逐步衰減，為了
減小因光能量衰減造成對試驗的影響，在8支熒光燈中每隔1/4的熒光燈壽命時間，在每排由一支新燈替換一支舊燈，其余位置變換如圖4所示，使熒光燈按順序定期更換，這樣.紫外光源始終由新燈和舊燈組成，而得到一個輸出恒定的光能量。
8.2.3 試樣架
試樣架是由框式基架、襯墊板和伸張彈簧組成。框式基架和襯墊板是由鋁合金材料制成。
8.2.4 黑板溫度計或黑標準溫度計。
8.2.5 輻射測量?jī)x
符 合 6. 2 .8 規定
8.2.6 標準物質
藍色羊毛標準應按GB730的有關規定;灰色標準樣卡應按GB250的有關規定。
8.3 試驗條件
8.3.1 除移動或檢查試件的時間間隔外，儀器應按照下列循環之一連續工作:
60℃士 3℃紫外光照4h ,50℃士3℃無輻照冷凝暴露4h ,
檢查時間不應計作曝露試驗時間。
8.3.2 紫外光曝露期間.選用熱空氣供給試驗箱的平衡溫度應該保持在土3℃之內。
8.3.3 冷凝曝露期間.選用水槽中熱水的平衡溫度應該保持在士3℃之內。
8.3.4 供給水槽的用水可以使用蒸餾水、去離子水或可飲用的自來水。
熒光紫外人工加速老化試驗箱規格及參數
|
產品型號
|
ZN-P
|
|
內形尺寸D×W×H
|
450×1170×500:mm
|
|
外形尺寸D×W×H
|
580×1280×1350mm
|
|
光源
|
燈管波長
|
UVA-340/UVB-313選配(訂貨時說明)
|
|
燈管數量
|
8支（另送4支備用）
|
|
燈管功率
|
40W/支
|
|
燈管品牌
|
國產/美國進口（選配）
|
|
燈管使用壽命
|
國產燈管600～1800小時左右；美國Q-panel燈管1800～2000小時左右;
|
|
設備功能
|
基本功能
|
溫度、濕度、光照、噴淋、冷凝
|
|
選配功能
|
輻照度顯示：配手持式或安裝式輻照儀（選配）
|
|
光照度調節：調光系統
|
|
技術參數
|
溫度范圍
|
RT+10℃～70℃
|
|
濕度范圍
|
≥95%R.H
|
|
溫度波動度
|
≤±0.5℃
|
|
溫度均勻度
|
≤±2℃
|
|
黑板溫度
|
40℃～65℃
|
|
燈管間距離
|
35mm
|
|
樣品與燈管距離
|
50mm
|
|
模擬凝露
|
凝露系統時間可調
|
|
試驗時間
|
1～9999S、M、H 可調
|
|
支持樣板
|
150×75（mm）
|
|
樣板數量
|
約40塊
|
|
輻照度范圍
|
＜50W/㎡
|
熒光紫外人工加速老化試驗箱圖片
