ZJHP氣動薄膜單座調節閥 概述
ZJHP氣動薄膜單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。ZJHP精小型氣動單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。
ZJHP氣動薄膜單座調節閥 主要零件材料
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜 蓋
|
A3
|
|
ZJHP氣動薄膜單座調節閥 主要技術參數
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400-500
|
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與上海水興公司
商洽生產
|
|
額定流量
系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直線、等百分比、快開型
|
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥體型式
|
直通單座鑄造球型閥
|
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|
可調比R
|
50:1
|
|
氣源接頭
|
M16×1.5
|
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
ZJHP氣動薄膜單座調節閥 執行機構
|
型號
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100(標準):40～200;
80～240; 20～60; 60～100
|
ZJHP氣動薄膜單座調節閥 性能指標
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±5.0
|
始
終
點
偏
差
%
|
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
帶定位器
|
±1.0
|
終點
|
±2.5
|
|
回差%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
帶定位器
|
≤1.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±5.0
|
|
死區%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
帶定位器
|
≤0.4
|
允許泄漏量L/h
|
1×10-4×閥額定容量
|
|
額定行程偏差%
|
±2.5
|
ZJHP氣動薄膜單座調節閥 允許壓差
|
開關方式
|
執行機構型號
|
彈簧范圍KPa
|
氣源壓力KPa
|
需要附件
|
公稱通徑(閥座直徑)mm
|
|
25
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
(10)
|
(12)
|
(15)
|
(20)
|
(32)
|
(40)
|
(125)
|
(150)
|
|
氣
關
|
ZHA
-22
|
20～100
20～100
40～200
|
140
250
140
|
P
P
P或R
|
6.4
6.4
6.4
|
5.94
6.4
6.4
|
3.34
6.4
6.4
|
3.34
6.4
6.4
|
2.14
6.4
6.4
|
|
|
|
|
|
|
|
|
|
|
|
|
ZHA
-23
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
1.31
6.09
6.4
|
0.84
3.9
5.26
|
0.53
2.5
3.39
|
|
|
|
|
|
|
|
|
|
ZHA
-34
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
0.51
2.36
3.21
|
0.33
1.56
2.12
|
0.21
1.0
1.35
|
|
|
|
|
|
|
ZHA
-45
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
|
|
|
0.22
1.02
1.39
|
0.15
0.71
0.97
|
0.08
0.40
0.54
|
|
|
|
ZHA
-56
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.06
0.37
0.51
|
0.04
0.25
0.36
|
|
氣
開
|
ZHB
-22
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
4.46
6.4
6.4
|
3.09
6.4
6.4
|
1.98
5.94
6.4
|
1.11
3.34
6.4
|
0.71
2.14
4.99
|
|
|
|
|
|
|
|
|
|
|
|
|
ZHB
-23
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
|
|
|
|
|
0.44
1.37
3.05
|
0.28
0.84
1.95
|
0.18
0.53
1.25
|
|
|
|
|
|
|
|
|
|
ZHB
-34
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
|
|
|
|
|
|
|
|
0.17
0.51
1.18
|
0.11
0.33
0.78
|
0.07
0.21
0.5
|
|
|
|
|
|
|
ZHB
-45
|
20～100
40～200
80～240
|
140
250
400
|
P
P或R
P
|
|
|
|
|
|
|
|
|
|
|
|
0.07
0.22
0.51
|
0.05
0.15
0.35
|
0.028
0.08
0.20
|
|
|
|
|
ZHA
-56
|
20～100
20～100
40～200
|
140
250
400
|
P
P
P或R
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.03
0.09
0.20
|
0.02
0.06
0.14
|
注：1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
ZJHP氣動薄膜單座調節閥 主要外形尺寸
|
DN
|
L
|
H
|
H1
|
質量(kg)
|
φA
|
|
PN16
|
PN40
|
PN64
|
普通
|
高溫
|
PN6
|
PN16
|
PN40
|
PN64
|
PN6
PN16
|
PN40
PN64
|
|
20
|
181
|
194
|
206
|
398
|
548
|
45
|
52
|
65
|
19
|
23
|
285
|
|
25
|
185
|
197
|
210
|
410
|
560
|
50
|
57
|
70
|
20
|
24
|
|
40
|
222
|
235
|
251
|
455
|
620
|
65
|
75
|
85
|
26
|
35
|
|
50
|
254
|
267
|
286
|
457
|
627
|
70
|
82
|
90
|
30
|
40
|
|
65
|
276
|
292
|
311
|
610
|
790
|
80
|
92
|
100
|
47
|
66
|
360
|
|
80
|
298
|
317
|
337
|
622
|
807
|
95
|
100
|
107
|
55
|
78
|
|
100
|
352
|
368
|
394
|
640
|
850
|
105
|
110
|
117
|
125
|
65
|
99
|
|
150
|
451
|
473
|
508
|
870
|
1130
|
132
|
142
|
150
|
172
|
130
|
160
|
470
|
|
200
|
600
|
650
|
890
|
1150
|
160
|
170
|
187
|
207
|
175
|
250
|
|
250
|
730
|
775
|
1203
|
1523
|
187
|
202
|
225
|
235
|
350
|
470
|
580
|
|
300
|
850
|
900
|
1234
|
1554
|
220
|
230
|
257
|
265
|
500
|
660
|
|
聲明
|
1. 本文中所有文字、數據、圖片均只適用于參考，ZJHP氣動薄膜單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：400-9918-293。
|
產品包裝方式及售后服務：

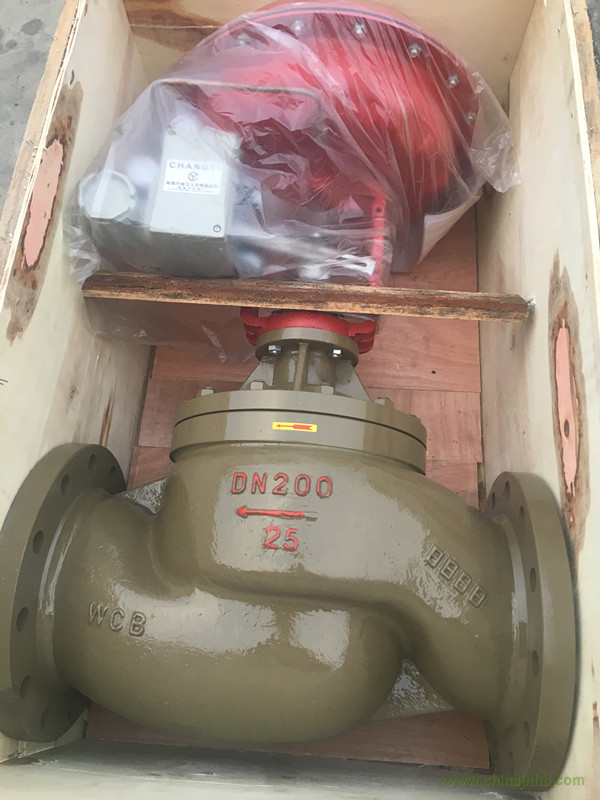

本公司此系列產品一律采用木箱包裝，運輸既方便又對產品起到了極好的保護作用。在質量和服務方面，我們承諾：
