一、產品概述：

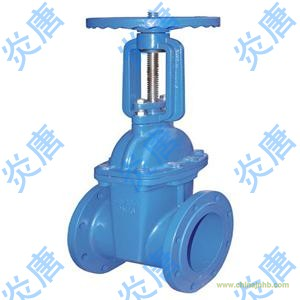

明桿彈性座封法蘭軟密封閘閥 RRHX Z41X（Z41X、RRHX 軟密封閘閥、彈性座封閘閥、明桿法蘭閘閥、球墨鑄鐵閘閥）：本閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常用于消防及工業系統，一般安裝于距地面較高的位置。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
二、產品特點：
1、整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2、重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3、平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4、耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5、三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
三、技術參數：
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等
四、主要零部件材料：
|
型號
|
材料
|
|
閥體、閥蓋
|
閥桿
|
襯膠閘板
|
填料
|
|
Z41X-10
|
灰鑄鐵
|
鉻鎳不銹鋼
|
球墨鑄鐵（丁晴橡膠）
|
丁晴橡膠
|
|
Z41X-16Q
|
球墨鑄鐵
|
鉻鎳不銹鋼
|
球墨鑄鐵（丁晴橡膠）
|
丁晴橡膠
|
五、主要外形連接尺寸：
|
Z41X-10 型明桿軟密封閘閥主要外形及結構尺寸（mm）
|
|
DN
|
L
|
D
|
D0
|
D1
|
b
|
f
|
z×Φd
|
|
50
|
178
|
165
|
125
|
99
|
20
|
3
|
4×Φ19
|
|
65
|
190
|
185
|
145
|
118
|
20
|
3
|
4×Φ19
|
|
80
|
203
|
200
|
160
|
132
|
22
|
3
|
8×Φ19
|
|
100
|
229
|
220
|
160
|
132
|
22
|
3
|
8×Φ19
|
|
125
|
254
|
250
|
210
|
184
|
26
|
3
|
8×Φ19
|
|
150
|
267
|
285
|
240
|
211
|
26
|
3
|
8×Φ23
|
|
200
|
229
|
340
|
295
|
266
|
26
|
3
|
8×Φ23
|
|
250
|
330
|
395
|
350
|
319
|
28
|
4
|
12×Φ23
|
|
300
|
356
|
445
|
400
|
370
|
28
|
4
|
12×Φ23
|
|
350
|
381
|
505
|
460
|
429
|
30
|
4
|
16×Φ23
|
|
400
|
406
|
565
|
515
|
480
|
32
|
4
|
16×Φ28
|
|
450
|
432
|
615
|
565
|
530
|
32
|
4
|
20×Φ28
|
|
500
|
457
|
670
|
620
|
582
|
34
|
4
|
20×Φ28
|
|
600
|
508
|
780
|
725
|
682
|
36
|
5
|
20×Φ31
|
|
Z41X-16Q 型明桿軟密封閘閥主要外形及結構尺寸（mm）
|
|
DN
|
L
|
D
|
D0
|
D1
|
b
|
f
|
z×Φd
|
|
50
|
178
|
165
|
125
|
99
|
19
|
3
|
4×Φ19
|
|
65
|
190
|
185
|
145
|
118
|
19
|
3
|
4×Φ19
|
|
80
|
203
|
200
|
160
|
132
|
19
|
3
|
8×Φ19
|
|
100
|
229
|
220
|
180
|
156
|
19
|
3
|
8×Φ19
|
|
125
|
254
|
250
|
210
|
184
|
19
|
3
|
8×Φ19
|
|
150
|
267
|
285
|
240
|
211
|
19
|
3
|
8×Φ23
|
|
200
|
229
|
340
|
295
|
266
|
20
|
3
|
12×Φ23
|
|
250
|
330
|
405
|
355
|
319
|
22
|
3
|
12×Φ28
|
|
300
|
356
|
460
|
410
|
370
|
24.5
|
4
|
12×Φ28
|
|
350
|
381
|
520
|
470
|
429
|
26.5
|
4
|
16×Φ28
|
|
400
|
406
|
580
|
525
|
480
|
28
|
4
|
16×Φ31
|
|
450
|
432
|
640
|
585
|
548
|
30
|
4
|
20×Φ31
|
|
500
|
457
|
715
|
650
|
609
|
31.5
|
4
|
20×Φ34
|
|
600
|
508
|
840
|
770
|
720
|
36
|
5
|
20×Φ37
|
明桿彈性座封法蘭軟密封閘閥 RRHX Z41X（Z41X、RRHX 軟密封閘閥、彈性座封閘閥、明桿法蘭閘閥、球墨鑄鐵閘閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質閘閥產品。
