一、產品概述：

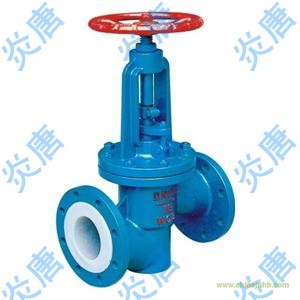

襯氟法蘭截止閥J41F46（J41F4、J41F46 襯氟截止閥、鑄鋼襯氟截止閥、不銹鋼襯氟截止閥、碳鋼襯氟截止閥、軟密封截止閥）：本閥適用在各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
二、執行標準：
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928
三、性能規范：
|
襯里、閥座
|
適用溫度（℃）
|
適用介質
|
|
PTFE（F4）
|
≤180
|
除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
|
|
PCTFE（F3）
|
≤120
|
|
FEP（F46）
|
≤150
|
|
PFA（可熔性F4）
|
≤180
|
|
PVDF（F2）
|
≤100
|
|
RPTFE（RF4）
|
≤180
|
四、主要零部件材料：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥瓣、閥桿
|
35
|
1Cr13
|
1Cr18NI9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
活節螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
|
4
|
襯里層/閥座
|
襯硬橡膠(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)
|
|
5
|
填料
|
PTFE(F4) PTFE(F4)
|
|
6
|
填料壓蓋
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
7
|
閥桿螺母
|
ZCuAl10Fe3 ZCuAl10Fe3
|
|
8
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
1Cr17Ni9Ti
|
|
9
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手輪
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|
五、主要外形連接尺寸mm：
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H
|
WT(Kg)
|
|
PN 1.0MPa
|
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
235
|
260
|
6.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
240
|
265
|
7
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
245
|
270
|
7.87
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
255
|
285
|
11
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
285
|
315
|
13
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
295
|
330
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
350
|
395
|
23
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
395
|
445
|
38
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
450
|
490
|
42
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
525
|
555
|
55
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
605
|
645
|
77
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
645
|
765
|
135
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
685
|
805
|
220
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
710
|
814
|
277
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
750
|
855
|
320
|
|
PN 1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
240
|
265
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
245
|
270
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
250
|
270
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
260
|
290
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
285
|
320
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
300
|
335
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
355
|
400
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
400
|
450
|
40
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
455
|
495
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
530
|
560
|
65
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
610
|
650
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
650
|
770
|
150
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
690
|
810
|
245
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
730
|
845
|
295
|
襯氟法蘭截止閥J41F46（J41F4、J41F46 襯氟截止閥、鑄鋼襯氟截止閥、不銹鋼襯氟截止閥、碳鋼襯氟截止閥、軟密封截止閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質截止閥產品。
