主要技術性能：
材料：優質合金鋼、40Cr、304
潤滑：裝有潤滑加油器，保證潤滑良好
硬度：節叉淬火硬度40°- 45°;中心滑塊淬火45°- 50°;肖軸滲碳淬火50°- 55°
轉角：以兩軸中心線為準，保證37°范圍內轉動靈活，無卡阻
型號：雙節式（WS或D）
成品孔：圓孔
等 級：普通型
連接配件：滑塊
額定轉速：≤1300RPM
最大靜扭矩：≤2000N.m

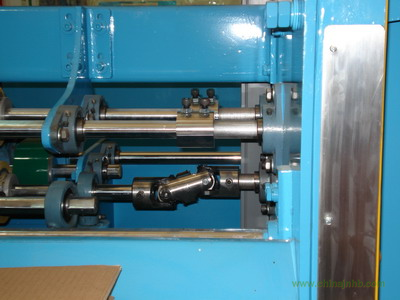

使用場合：機器模型、電動自行車、紡織機械、食品機械、電廠等
|
咨詢/訂購示例：
1).型號+內徑+外徑(備注：圓孔)
例:內徑d=16mm、外徑D=30mm
選型：雙節式（型號符號：D或WS)
D16x30-G(圓孔)或 WS16x30(圓孔)
2).型號不清楚
需提供：內徑、外徑、長度(備注：圓孔)
|
|
WS雙節圓孔萬向節主要尺寸及基本參數：
|
型號及規格
|
額定
扭矩
Nm
|
d
|
D
|
L1
|
L3
|
L4
|
C
|
Kg
(G)
|
|
編號
|
型 號
GD
|
|
001GD
|
D5 x 10-G
|
5.0
|
5
|
10
|
15
|
62.5
|
32.5
|
8.8
|
0.02
|
|
002GD
|
D6 x 12-G
|
5.0
|
6
|
12
|
15
|
62.5
|
32.5
|
8.9
|
0.04
|
|
01GD
|
D6 x 16-G
|
11.2
|
6
|
16
|
17
|
56
|
22
|
8
|
0.05
|
|
02GD
|
D8 x 18-G
|
15
|
8
|
18
|
20
|
62
|
22
|
11
|
0.08
|
|
03GD
|
D10 x 20-G
|
25
|
10
|
20
|
24
|
74
|
26
|
12
|
0.10
|
|
04GD
|
D12 x 23-G
|
45
|
12
|
23
|
28
|
86
|
30
|
13
|
0.15
|
|
05GD
|
D14 x 25-G
|
60
|
14
|
25
|
37
|
96
|
36
|
13
|
0.25
|
|
06GD
|
D16 x 30-G
|
71
|
16
|
30
|
35
|
104
|
36
|
16
|
0.35
|
|
07GD
|
D18 x 32-G
|
120
|
18
|
32
|
37
|
114
|
40
|
17
|
0.45
|
|
08GD
|
D20 x 36-G
|
140
|
20
|
36
|
41
|
128
|
46
|
18
|
0.70
|
|
09GD
|
D22 x 38-G
|
200
|
22
|
38
|
47.5
|
145
|
50
|
22
|
0.80
|
|
10GD
|
D25 x 44-G
|
280
|
25
|
44
|
54
|
163
|
55
|
26
|
1.15
|
|
11GD
|
D30 x 48-G
|
450
|
30
|
48
|
60
|
195
|
75
|
38
|
1.60
|
|
12GD
|
D35 x 58-G
|
560
|
35
|
58
|
70
|
218
|
75
|
41
|
2.60
|
注：1、成品孔徑按客戶要求制作，圓柱銷、開鍵槽、六角孔和方孔。
2、特殊規格要求可按來圖來樣訂作。詳情請垂詢。
3、重量為近似重量，只作參考
