產品概述

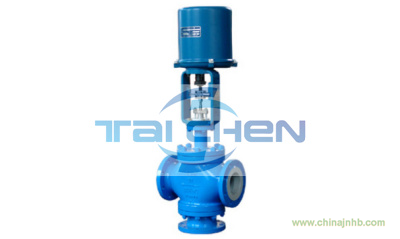

ZDLX、ZDLQ型電動三通調節閥，是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
主要技術參數
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
執行器型號
|
3810L
|
381LS-20
|
381LS-30
|
381LS-50
|
381LS-65
|
381LS-99
|
|
PSL
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
防爆型
|
381LX-20
|
381LX-30
|
381LX-50
|
381LX-65
|
381LX-99
|
|
電源電壓
|
AC220V 50Hz
|
|
信號范圍
|
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
|
|
作用模式
|
電開式（K）型、電關式（B）型
|
|
故障狀態時
|
全開、全關、自鎖保位
|
|
流量特性
|
直線性、拋物線性
|
|
允許泄漏量（L/h）
|
1×10-3×閥額定容量
|
|
固有可調比R
|
30:1
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
允許壓差 MPa
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允許壓差MPa
|
3.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|
產品應用規范
設計制造：GB/T7387、IEC60534
法蘭尺寸：JB/T79-94、HG20592、ASNI B16.5、JIS B2212-2214
