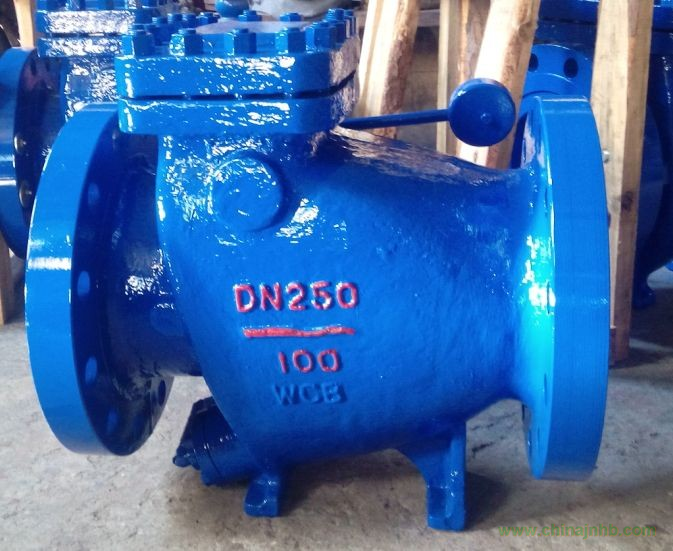

一、HH44X微阻緩閉止回閥概述
本閥門適用于安裝在工業、農業、城市、高層住宅等給、排水系統的泵出口，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，保護泵及管路的安全運行。
二、HH44X微阻緩閉止回閥特點及優點：
1、設有平衡錘裝置。閥瓣旋啟時對水流的阻力小，開閥力僅為原旋啟式的五分之一，為節能性產品。
2、閥瓣關閉的后段行程設有阻尼裝置，且阻尼時間
,可調，可防止破壞性水錘的產生。
3、新穎包膠閥瓣設計，密封可靠、防腐蝕，減振耐磨、使用壽命長；運行平穩，噪音低。
三、HH44X微阻緩閉止回閥主要零部件材料明細表：
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體/蓋
|
灰鑄鐵、球墨鑄、鑄鋼
|
|
2
|
閥瓣
|
鋼板包橡膠
|
|
3
|
閥桿
|
不銹鋼
|
四、HH44X微阻緩閉止回閥壓力試驗：
|
公稱壓力
PN(MPa)
|
強度試驗
|
水密封/上密封試驗
|
氣密封試驗
|
|
1.5×PN(MPa)
|
1.1×PN(MPa)
|
0.5-0.7(MPa)
|
|
1.0
|
1.5
|
1.1
|
0.6
MPa
|
|
1.6
|
2.4
|
1.8
|
|
2.5
|
3.8
|
2.8
|
五、HH44X微阻緩閉止回閥主要零技術參數：
|
公稱壓力：1.0～2.5MPa
|
工作溫度:0～80℃
|
法蘭標準:GB/T17241.6/GB9113
|
|
公稱通徑：40～600mm
|
適用介質:水、污水、海水等
|
試驗標準:GB/T13927/API598
|
六、HH44T、HH44X、HH44H系列微阻緩閉止回閥主要連接外型尺寸(單位:mm)：
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1300
|
|
H
|
300
|
300
|
340
|
355
|
400
|
470
|
620
|
630
|
740
|
860
|
965
|
1070
|
1140
|
1240
|
1450
|
|
A
|
210
|
220
|
230
|
255
|
288
|
325
|
370
|
390
|
485
|
500
|
605
|
718
|
810
|
880
|
990
|
