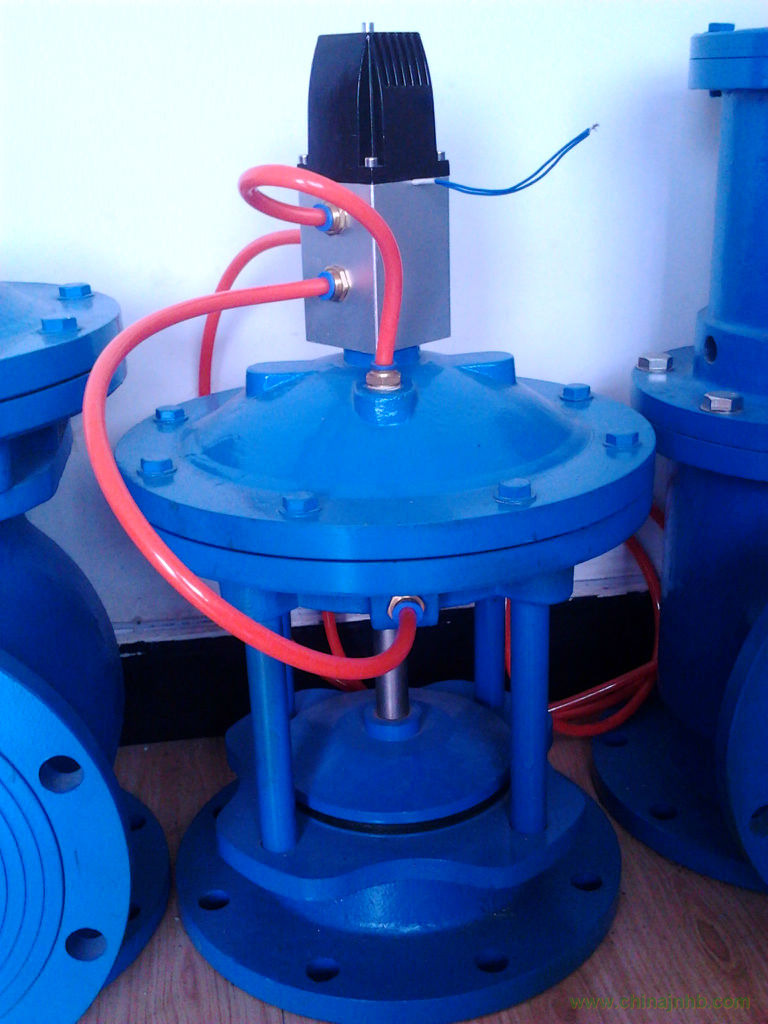

一、JM742X隔膜式池底排泥閥概述
JM742X隔膜式池底排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。隔膜式池底排泥閥密封性強、開關性能好，檢修方便，使用壽命可達五年以上。
二、
JM742X隔膜式池底排泥閥產品特點：
1.采用雙室隔膜傳動機構替代活塞式閥門：無運動磨損，不會因雜質而產生漏水，對泥沙淤泥不敏感，不需要潤滑，無機械損產生
2.密封性能好，采用襯膠閥板，閥座采用斜度開口不易沉積泥沙雜物
3.驅動介質壓力低，無需另設加壓泵和空壓機，采用手動換向閥或者電磁四通換向閥集中控制，控制操作方便
4.經久耐用，使用壽命長
三、JM742X隔膜式池底排泥閥技術參數：
1.工作壓力：0.6-1.6Mpa
2.使用介質：水，油品
3.使用溫度：常溫0℃-80℃
4.隔膜室工作壓力：0.1-1.0Mpa
5.隔膜室工作液：氣、清水，防銹液體
|
主要零部件
|
零件名稱
|
閥體、閥蓋
|
膜片壓板、閥盤
|
閥桿
|
膜片
|
|
材料
|
材料
|
鑄鐵、球鐵、碳鐵
|
球鐵、青銅
|
不銹鋼
|
尼龍強化橡膠
|
|
單位mm
|
|
主要連接
外型尺寸
|
DN
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
H
|
260
|
375
|
250
|
525
|
585
|
600
|
680
|
JM742X隔膜式池底排泥閥引用標準
設計與制造標準：GB/T12252-89
閥門材料標準:GB/T12226-89
試驗和檢驗標準:GB/T13927-92
法蘭和尺寸標準:GB/T17241.6-98
四、JM742X隔膜式池底排泥閥故障和消除方法
|
故障現象
|
檢查內容
|
處理方法
|
|
閥門不能正常啟閉
|
1、電磁換向閥的輸入電壓是否正常。
|
按說明書要求輸入電壓
|
|
2、接插是否完好，接管有無泄漏，管路是否接錯。
|
糾正接管泄漏問題按說明書要求接好管路
|
|
3、密封件有無破損，驅動壓力是否正常
|
更換密封件，調試壓力
|
