隧道窯脫硫方案

一. 概述

   隧道窯是現代化的連續式燒成的熱工設備，廣泛應用于耐火材料等產品的焙燒生產。隧道窯是一條長的直線形隧道，其兩側及頂部有 固定的墻壁及拱頂，底部鋪設的軌道上運行著窯車。燒成設備設在隧道窯的中部兩側，構成了固定的高溫帶——燒成帶，燃燒產生的高溫?zé)煔庠谒淼栏G的前端排煙機的作用下，沿著隧道窯向窯頭方向流動，同時逐步地預熱浸入窯內的制品，這一帶構成了隧道窯的預熱帶。在隧道窯的窯尾鼓入冷風，冷卻隧道窯內后一段的制品，鼓入的冷風流經制品而被加熱后，再抽出送入干燥器作為干燥生坯的熱源，這一段構成了隧道窯的冷卻帶。

    隧道窯的污染主要是二氧化硫和粉塵。在國家提倡環保節能的高壓態勢隧道窯的污染治理已刻不容緩。

   煙氣脫硫是目前技術最成熟，能大規模商業化應用的脫硫方式。雖然研究開發的煙氣脫硫技術已有200多種，但進入實用的只有幾十種。

   煙氣脫硫工藝按脫硫劑和脫硫產物是固態還是液態分為干法和濕法，若脫硫劑和脫硫產物分別是液態和固態的脫硫工藝為半干法。

    濕法脫硫技術采用液體吸收劑，如水或堿性溶液等洗滌除去煙氣中的SO2，其特點為脫硫效率較高，設備較干法小，建設費用較低，易于操作；但排煙溫度較低，易形成白煙，難以擴散，需加熱處理排放。脫硫產物可以作為產品加以回收，綜合利用硫資源，避免產生固體廢物。

已商業化或完成中試的濕法脫硫工藝包括石灰法、雙堿法、氨吸收法、磷銨復肥法、稀硫酸吸收法、海水脫硫、氧化鎂法等10多種。其中，又以濕式鈣法占絕對統治地位，其優點是技術成熟、設備小、脫硫率高，Ca∕S比低，操作簡單，吸收劑價廉易得，副產物便于利用。

我公司自行研制的脫硫設備，利用雙堿法脫硫工藝；不但占地面積小，設備造價低，運行成本低，它克服了傳統濕法脫硫技術中的一些弊端，極大地提高了脫硫效率，可達95％以上。設備運行過程中不結垢，不堵塞，控制污染物量大。副產物沒有二次污染，可商業化處理。

我公司現在的雙堿法脫硫工藝，不論是在投資上、技術上、還是脫硫效果上，都可以達到客戶及環保部門的滿意。

    我公司的設備現已經在全國各地多家單位投入使用，效果非常好，得到了大家的一致好評。

二. 雙堿法脫硫工藝介紹：

  1. 雙堿法脫硫原理

   雙堿為氫氧化鈉【NaOH】俗稱燒堿、氫氧化鈣【Ca(OH)₂】俗稱石灰。含硫煤燃燒的時候，由于和空氣中氧氣反應【S+O²=SO²】，會生成二氧化硫【SO₂】、三氧化硫【SO₃】，如果這些氣體不經處理，排放到空氣中，會和大氣中的水分子結合，生成硫酸和亞硫酸，形成酸雨落到地上，對人身、莊稼、金屬及生態環境都造成了一定的危害。我們現在要把燃煤燃燒后的尾氣收集起來進入脫硫塔，讓二氧化硫和氫氧化鈣、氫氧化鈉在塔內產生中和反應，使廢氣中不再含有二氧化硫以后，再排放到空氣中，這樣就能達到脫硫的目的。

2. 脫硫反應原理

脫硫吸收過程：

NaOH＋SO₂→Na₂SO₃＋H₂O

Na₂SO₃＋SO₂＋H₂O→NaHSO₃

再生過程：

NaHSO₃＋Ca(OH)₂→Na₂SO₃＋CaSO₃↓?1/2H₂O+ H₂O

Na₂SO₃＋Ca(OH)₂→NaOH＋CaSO₃↓

CaSO₃＋O₂→CaSO₄↓

簡單的來說，含硫氣體在風機負壓的作用下，通過管道進入脫硫塔，煙氣中的 SO₂在脫硫塔內與霧狀脫硫液（堿液）逆向接觸并且充分發生反應，生成Na₂SO₃，完成了酸堿中和反應過程。反應后的氣體經過脫水后，由風機抽到煙囪排走。反應后的脫硫液濃度降低，和Na₂SO₃一起流入反應器（反應器的上方石灰罐會定時下料），Na₂SO₃與Ca(OH)₂反應再生成NaOH和CaSO₃溶液流入沉淀池，再生成的NaOH反復使用，根據沉淀池內溶液的PH值，由PH值檢測儀控制燒堿罐是否向池內添加NaOH。沉淀后的脫硫液再由脫硫泵打入塔內循環使用。

反應后煙氣中的SO₂去除率，可由鈉堿脫硫劑和再生劑Ca(OH)₂的使用量來調節，鈉堿脫硫劑和再生劑Ca(OH)₂的使用量則由循環液的PH值來確定。

脫硫副產物二水硫酸鈣與脫除的煙塵都一并處理。既可作為建材原料供水泥、輕質磚等建材廠家使用；也可將二水硫酸鈣脫水處理制成石膏，形成商業化處理，增加經濟效益，無二次污染。

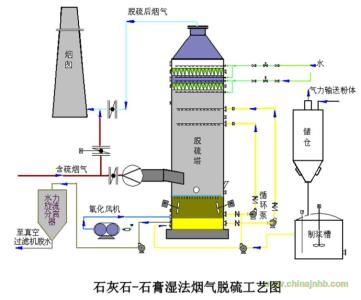

3. 工藝流程圖

4.脫硫設備配置表

*此表僅限參考，可根據客戶方的煙氣量大小進行配置。

6. 煙氣脫硫的依據、治理標準。

(1).《大氣污染物綜合排放標準》               GB16297

   (2).《工業窯爐污染物排放標準》               GBJ9078

   (3).《冶金工業環境保護設計規范》             GBJ9066-95

(4).《工業鍋爐及爐窯濕法煙氣脫硫工程技術規范》 HJ462-2009

   (5). 煙氣 SO₂的濃度：                        <1500mg/m3

(6). 液氣比：                                ＞2

   (7). 脫硫效率：                              ≥95％

(8). 硫鈣比：                                1.05

(9).林格曼黑度：                             0

(10).脫硫效果：                              ≤100mg/m3

(11).本脫硫系統設備阻力：                   500-1200Pa

(12).年運行時間：                           8000小時

   (13).治理標準：                 按照環保部門要求達標排放

7. 培訓與售后

* 我公司負責對我單位安裝的設備系統進行調試和運行的指導。

* 我公司負責對操作設備的操作工，進行設備和工藝技術規程的培訓。培訓日期1—3天。

* 我公司負責為貴公司制定一套工藝和設備的操作規程。

   * 通過實踐證明，我公司自行研制的設備和技術是可靠可行的，沒有技術風險。

* 雙堿法脫硫工藝，技術先進，可以達到較小的投入，較高的經濟效益。

* 對煙氣的適合性強，各種的煙氣脫硫都可適用。

* 本方案的技術適應性強，可在生產負荷50-120％的范圍內保持脫硫效果在50mg/m3以下。  技術專家(1500-5106507)簡介: 從事大氣污染控制等方面的設計、設備制造、工程總承包等方面工作二十多年。擁有國家專利二十項.主持大中型環保工程項目設計20余項，主持大型環保工程總承包2項，涉及工程投資近8億元，是（電改袋）施工的主要負責人之一，有豐富的施工組織和管理經驗，也是863國內第一臺電除塵器改袋式除塵器1600000立方/小時煙氣量全套設計方案參與。星火熱電廠75噸/小時鍋爐袋式除塵，脫硫設計方案主要負責人...2005年11月設計日本帝人三原事務所世界第一臺以煤、舊輪胎及少量料制品為混合燃料65T/H高溫高壓環流化床鍋爐(煤、木屑、舊輪胎混合燃料)袋式除塵器，240T/H電袋復合除塵器及脫硫通過日本專家審核,。出口粉塵濃度≤20 mg/ Nm3 。山西左權鑫興冶煉廠硅冶煉電爐煙氣凈化除塵，2004年設計山西安泰焦化廠4000M2至6000M2的大型阻火防爆型脈沖除塵器在焦?fàn)t除塵.重慶太極集團制藥廠20t/h-75t/h燃煤鍋爐袋式除塵及脫硫系統. 濟南鋼鐵股份有限公司第一燒結廠660000 m3/h電袋復合除塵器主設計，2005年設計山東江泉集團臨沂燁華焦化廠6000M2大型阻火防爆型脈沖除塵器整體設計，2006年設計徐州騰達焦化有限公司6000M2大型阻火防爆型脈沖除塵器整體設計，2006年設計徐州利源焦化有限公司6000M2大型阻火防爆型脈沖除塵器整體設計，河南省汝州巨龍實業有限公司75t/h燃煤鍋爐煙氣電袋復合除塵及脫硫系統工程,河南中孚實業股份有限公司12.5萬噸電解煙氣凈化系統,廣西北海高嶺科技15平方，25平方電除塵器，黑龍江雙鴨山水泥廠100平方和50平方電除塵器，江蘇射陽熱電有限公司88平方電除塵器,郴州熱電130t/h機組脫硝SCR工程,張掖熱電2×75t/h機組脫硝SCR工程,華銀熱電2×75t/h機組脫硝SNCR工程, 畢節熱電廠2×130t/h機組脫硝SNCR,紹興玻璃制品廠脫硝SCR, 山東優嘉能源熱力有限公司1×40t/h煤粉鍋爐煙氣超低排放工程SNCR+SCR組合脫硝工藝等。。。。。。
